CESOIA A
GHIGLIOTTINA

mockup-cesoia-ghigliottina-diamond

CATALOGO

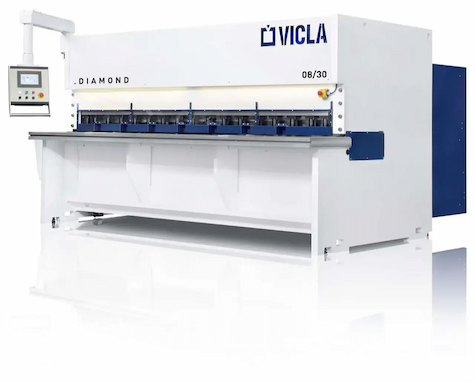

.DIAMOND

LA SINTESI PERFETTA TRA EFFICIENZA E INNOVAZIONE.

La cesoia a ghigliottina .DIAMOND è il frutto di un progetto checi ha portati a mettere insieme creatività, design e innovazione made in Italy con tutta l’affidabilità della migliore componentistica italiana ed europea. Il risultato è un mix perfetto di tecnologia d’avanguardia ed efficienza, garanzia di una macchina estremamente solida, precisa nel taglio e di altissima qualità. La cesoia a ghigliottina .DIAMOND è equipaggiata con una lunga serie di dotazioni standard ma è comunque possibile personalizzarla aggiungendo optional a seconda delle esigenze.

.DIAMOND

LA SINTESI PERFETTA TRA EFFICIENZA E INNOVAZIONE.

La cesoia a ghigliottina .DIAMOND è il frutto di un progetto checi ha portati a mettere insieme creatività, design e innovazione made in Italy con tutta l’affidabilità della migliore componentistica italiana ed europea. Il risultato è un mix perfetto di tecnologia d’avanguardia ed efficienza, garanzia di una macchina estremamente solida, precisa nel taglio e di altissima qualità. La cesoia a ghigliottina .DIAMOND è equipaggiata con una lunga serie di dotazioni standard ma è comunque possibile personalizzarla aggiungendo optional a seconda delle esigenze.

STAZZA
ROBUSTA

La struttura è rigida e compatta e permette piegature precise ed efficienti. È costruita in acciaio di alta qualità e sottoposta ad accurate lavorazioni meccaniche.

  • Saldatura elettrica ad alta precisione
  • Impiego di alesatrici a montante mobile di ultima generazione per rifiniture dalla precisione centesimale

VICLA® sceglie i migliori prodotti per garantire macchine durevoli e tecnologicamente avanzate.
I componenti che costituiscono le presse piegatrici sono prodotti da aziende leader del settore.

  • CNC videografico a colori
  • Fotocellule di sicurezza a raggio laser
  • Pompa ad ingranaggi sommersi silenziosa e affidabile
  • Impianto idraulico a regolazione del flusso attraverso valvole proporzionali
  • Azionamenti e motori brushless che combinati con una meccanica posteriore di alta precisione permettono spostamenti degli assi molto veloci
  • Righe ottiche di precisione
  • Intermedi registrabili
  • Utensili temprati e rettificati a settori e staffe per il bloccaggio rapido del punzone
  • Riscontri lamiera su doppia guida lineare con LED
  • Supporti frontali in acciaio
  • Bombatura idraulica automatica
  • Quadro elettrico con componenti di qualità
  • Sistema Start&Stop
  • Sistema ibrido (.SUPERIOR)
banco-appoggio-cesoie-ghigliottina-vicla-03

MASSIMA SOLIDITÀ

La robusta struttura monolitica è garanzia di una grande stabilità e precisione di taglio. Anche il design è studiato secondo criteri di massima funzionalità ed efficienza, così da ridurre al minimo gli interventi di manutenzione dell’operatore. VICLA® sceglie i migliori prodotti per garantire macchine durevoli e tecnologicamente avanzate. I componenti che costituiscono le cesoie sono prodotti da aziende leader del settore.

  • CNC touch screen
  • Regolazione automatica angolo taglio
  • Registro posteriore azionato da un motore brushless con tecnologia Can Open che combinato ad una meccanica posteriore di alta precisione, direttamente assemblata sulle spalle della macchina, assicura spostamenti veloci e di massima precisione
  • Banco pieno con sfere di scorrimento integrate per facilitare la movimentazione del materiale
  • Lame rettificate e temprate
  • Squadre anteriori con riga millimetrata
  • Illuminazione zona di taglio
  • Sostegno posteriore a tre funzioni
  • Pompa ad ingranaggi interni silenziosa e affidabile
  • Impianto idraulico dedicato
  • Quadro elettrico con componenti di qualità
  • Sistema Start&Stop
regolazione-interspazio-lame-cesoia-ghigliottina-vicla

GUIDA TRAVERSA PORTA LAMA

Al fine di consentire un taglio dal risultato eccellente la traversa porta lama è guidata su tutta la sua lunghezza e scorre su appositi pattini di materiale autolubrificante montati sui tamponi guida.

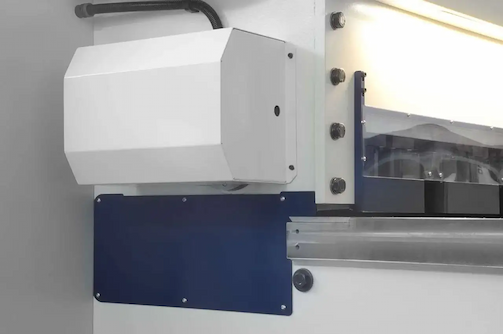

REGOLAZIONE INTERSPAZIO LAME

In base all’ampiezza dello spessore da tagliare, un dispositivo manuale molto semplice consente una regolazione rapida e precisa dell’interspazio lame. Lo strumento di comando posto a lato della macchina permette la regolazione in decimi di millimetro delle lame in funzione dello spessore da tagliare. È possibile automatizzare questa operazione con un sistema motorizzato che attraverso il controllo numerico regola automaticamente la distanza ottimale con il variare dello spessore e della tipologia di materiale, diventando in questo modo un vero e proprio asse gestito dal Cnc.

registro-posteriore-cesoia-ghigliottina-vicla

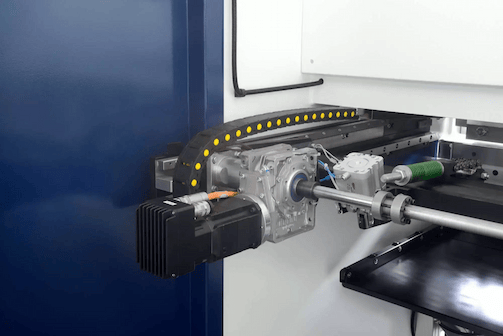

REGISTRO E TRAVERSA PORTA LAMA

Le cesoia a ghigliottina ® sono dotate di un registro posteriore costruito in solida struttura e assemblato direttamente sulle spalle della macchina per poter garantire ottima ripetitività nel tempo e alta precisione di posizionamento degli assi, senza risentire delle vibrazioni prodotte durante i cicli di lavoro. Nella cesoia a ghigliottina DIAMOND la spinta dei cilindri è perfettamente in asse con la traversa porta lama, inclinata ad un’angolazione studiata ad hoc, per una capacità di rifilo della lamiera fino a metà del suo spessore e una minore usura delle guarnizioni e dei cilindri.

semplice-interfaccia-cesoia-ghigliottina-vicla

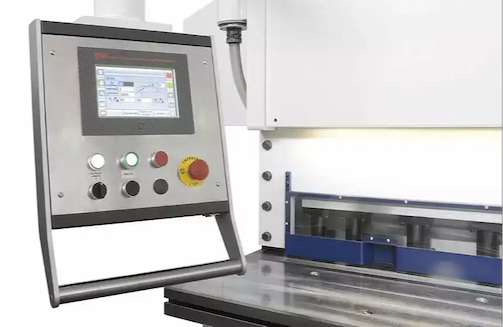

SEMPLICE
INTERFACCIA

Le cesoie a ghigliottina della serie .DIAMOND sono dotate di controlli numerici che consentono il miglioramento dell’operatività riducendo i tempi e i costi di lavorazione.

  • Interfaccia semplice ed intuitiva
  • Schermo a tecnologia full touch 7”
  • Regolazione registro di taglio
  • Regolazione automatica angolo di taglio
  • Regolazione automatica interspazio lame
  • Selezione delle funzioni sostegno lamiera
  • Funzione ritrazione
  • Libreria materiali

DOTAZIONE STANDARD

  • solida struttura monolitica
  • un sistema idraulico all’avanguardia
  • cilindri montati in asse con la traversa porta lama
  • cilindri premi lamiera con pressione autoregolabile in base allo sforzo di taglio
  • traversa porta lama guidata su tutta la lunghezza di taglio
  • registro posteriore con movimentazione pignone e cremagliera su guida lineare
  • squadra di supporto frontale completa di battute di riferimento a scomparsa e riga millimetrata
  • banco con profili a “U” e sfere di scorrimento
  • supporti frontali con sfere di scorrimento
  • lame a due fili di taglio
  • linea di taglio con illuminazione a LED
  • controllo numerico ESA 625 o DELEM DAC 360s
  • regolazione automatica dell’angolo e della lunghezza di taglio in funzione del materiale e dello spessore da tagliare
cesoia a ghigliottina diamond

CILINDRI PREMI LAMIERA.

La cesoia a ghigliottina .DIAMOND è dotata di cilindri che premono sulla lamiera con una pressione, autoregolabile, che varia a seconda dello sforzo richiesto in termini di spessore e consistenza del materiale da tagliare.

BANCO DI APPOGGIO.

Per rendere più agevole l’utilizzo delle lamiere il banco di appoggio si compone di stampati a “U” completi di sfere. Per posizionare e bloccare la squadra e i supporti prima del taglio il banco di appoggio è dotato inoltre di una feritoia.

LED CHE ILLUMINA LA LINEA DI TAGLIO.

Una luce a LED produce un’ombra sottile sul percorso di taglio, facile da tracciare grazie a un apposito schermo in materiale plastico e trasparente di cui è dotata la protezione frontale.

SQUADRA DI SUPPORTO FRONTALE.

Riga millimetrata, battute di riferimento a scomparsa e sfere di scorrimento completano la squadra di supporto frontale. Per il piano e i supporti inoltre si possono richiedere spazzole anti strisciamento.

REGISTRO POSTERIORE CON MOVIMENTAZIONE PIGNONE E CREMAGLIERA SU GUIDA LINEARE.

Il registro posteriore è basculante e si scosta dalla lamiera nella fase di taglio seguendo la discesa della lama. In questo modo si evita di danneggiarlo e di trasmettere al registro carichi in grado di modificare la sua posizione. Non è inoltre soggetto a sollecitazioni dovute al movimento della traversa porta lama in quanto montato sulla struttura fissa della cesoia.

UN SISTEMA IDRAULICO ALL’AVANGUARDIA.

La cesoia a ghigliottina .DIAMOND è dotata di un sistema idraulico in grado di semplificare enormemente il lavoro dell’operatore e di facilitarlo in tutte le regolazioni necessarie all’ottenimento della massima qualità di taglio. Costituito da componentistica di altissima qualità, l’impianto idraulico tedesco è garanzia di lunga durata della macchina perché grazie all’autoregolazione della pressione consente meno sollecitazioni ai vari componenti.

CONTROLLO NUMERICO ESA 625 O DELEM DAC 360s.

A seconda del tipo di materiale e dello spessore da tagliare il controllo numerico ESA 625 o DELEM DAC 360s regola automaticamente interspazio lame, angolo di taglio e lunghezza di taglio.

SOLUZIONI SU MISURA

A seconda delle necessità e in qualsiasi momento è possibile aggiungere alla cesoia a ghigliottina .DIAMOND alcuni importanti optional capaci di aumentare e potenziare le prestazioni della macchina. Tra i principali optionals ci sono:

  • supporto pneumatico per il sostegno della lamiera posteriore a tre movimenti
  • sistema antisvergolamento che evita la torsione della lamiera in fase di taglio grazie a cilindri idraulici
  • arresto posteriore a scomparsa: dispositivo pneumatico che permette il taglio dei foglio di lamiera di dimensioni superiori alla lunghezza nominale dell’arresto di battuta
  • box raccolta sfridi di scarto
  • scambiatore di calore
  • funzione return to sender, sistema che prevede il ritorno del pezzo tagliato direttamente all’operatore
  • misuratore di spessore

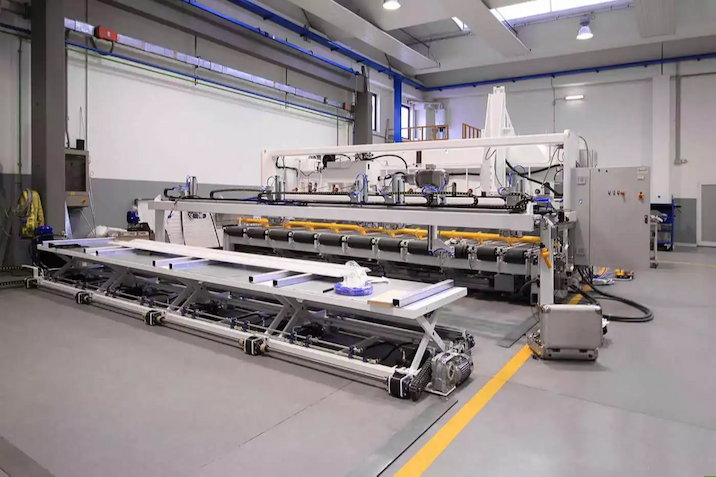

  • linee di taglio: sistemi di cesoiatura automatici completi di alimentatori anteriori ed evacquatori posteriori (finalizzati al taglio automatico di particolari della lamiera), la cui velocità soddisfa le aziende che hanno l’esigenza di movimentare grossi volumi di produzione.
