Pressa piegatrice ibrida per produzioni dinamiche che richiedono velocità, precisione e versatilità

Upgrade su misura, come e quando vuoi

Puoi aggiungere funzionalità anche dopo l’acquisto e senza necessità di sostituire o eliminare la meccanica esistente.

Risparmio energetico e produttività elevate

La piegatrice ibrida rispetta l’uomo e l’ambiente, senza ridurre la produttività: fino al 78% in meno di energia elettrica, cicli di lavoro elevati e massima precisione di piega.

Correzioni di piega in tempo reale

Con le tecnologie adattive integrate Clever Crowning e Flex esegui in tempo reale le correzioni e ottieni pieghe perfette al primo colpo.

Connettività e Industria 4.0

I software Data Logger e Production Manager collegano la piegatrice ibrida con il sistema e i dipartimenti aziendali coinvolti nel flusso produttivo.

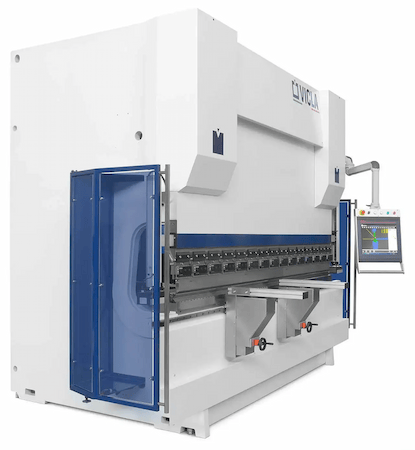

TOP DI GAMMA DELLE PRESSE PIEGATRICI VICLA

La pressa piegatrice ibrida .SUPERIOR rappresenta l’incontro perfetto tra innovazione green e performance produttive: grazie ai motori brushless ad alto coefficiente energetico, la bombatura attiva, le spalle parallele e la doppia guida, questa pressa piegatrice raggiunge una precisione di piega impareggiabile.

La piegatrice .SUPERIOR è disponibile con ampie possibilità di configurazioni:

  • differenti lunghezze di piegatura e forze di pressione;
  • diverse meccaniche posteriori, controlli e attacchi utensili;
  • possibilità di scelta tra la piega in aria o in coniatura

SCARICA IL CATALOGO

DOTAZIONE STANDARD

Controllo numerico Esa S 650 Videografico a colori
Kit utensili: matrice 4 vie (V=16-22-35-50), serie lame da 835mm di cui una frazionata
Bombatura idraulica gestita da CNC
Righe ottiche GIVI
Fotocellule Lazer Safe a doppio raggio
Pompa Voith
Impianto idraulico Hoerbiger
Motore ad alta efficienza classe IE3
Doppia guida della traversa superiore
Quadro elettrico con componenti Telemecanique-Schneider, ABB ed Esautomotion
Manuale d’uso e manutenzione
Certificazione “CE” (TÜV Rheinland)


presso piegatrice

STAZZA SOLIDA E DUREVOLE

Progettata con attenzione estrema ai dettagli, la pressa piegatrice ibrida .SUPERIOR dispone di una struttura estremamente solida che assorbe e annulla le sollecitazioni meccaniche.

La struttura è rigida e compatta e permette lavorazioni precise ed efficienti. È costruita in acciaio di alta qualità e sottoposta ad accurate lavorazioni meccaniche:

  • saldatura elettrica ad alta precisione;
  • impiego di alesatrici a montante mobile di ultima generazione per rifiniture dalla precisione centesimale.

SCARICA IL CATALOGO



PIEGATI DI QUALITÀ

Uno dei pregi della pressa piegatrice ibrida .SUPERIOR è l’estrema precisione di piega.

L’utilizzo di materiali e componenti di altissima qualità, l’estrema attenzione al dettaglio progettuale e l’integrazione con sistemi intelligenti di analisi, rendono la pressa piegatrice ibrida .SUPERIOR una vera fuoriclasse di precisione.

pressa piegatrice elettrica

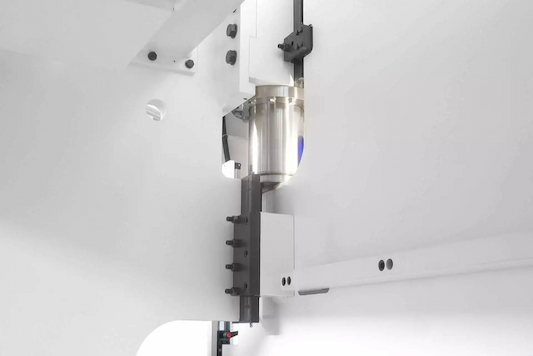

DOPPIA GUIDA

La doppia guida ha la funzione di mantenere la stabilità e la perpendicolarità della traversa superiore rispetto al piano di lavoro. Questo permette di mantenere la precisione di piega con utensili e intermedi differenti, garantendo nel tempo il mantenimento dei centraggi effettuati al collaudo.

Scopri di più


piegatrici elettriche

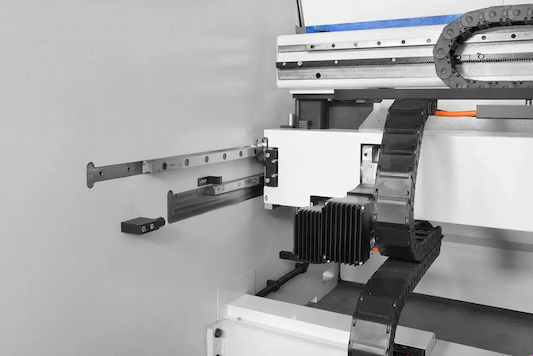

SPALLE PARALLELE

La peculiarità tecnico-strutturale che ci permette di garantire precisione e velocità del registro posteriore è il parallelismo delle spalle con tolleranza centesimale. Questa caratteristica, unita al montaggio delle guide sulle spalle, permette di annullare le vibrazioni e gli sforzi, consentendo al registro di muoversi ad alte velocità, senza trascurare la precisione di posizionamento.

Richiedi informazioni

bombatura adattiva in tempo reale

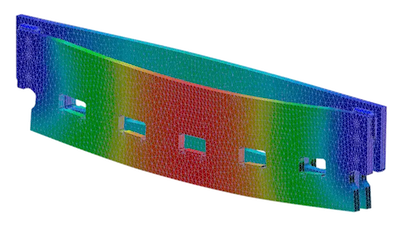

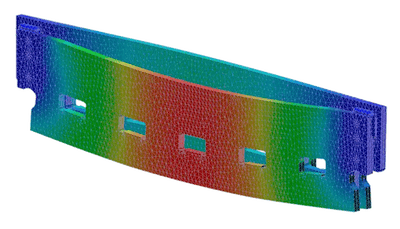

CLEVER CROWNING

Uno degli optional principali che migliora il lavoro in officina è il Clever Crowning. Il sistema di bombatura non viene più gestito automaticamente dal CNC ma le correzioni necessarie vengono calcolate in tempo reale per ogni piega effettuata. Il sistema assicura grandi risultati anche qualora l’operatore non sia esperto.

Con Clever Crowning, il controllo gestisce autonomamente la correzione dell’angolo di piega senza alcuna necessità di intervento da parte dell’operatore, garantendo un piega sempre perfettamente lineare anche su materiali non uniformi (per es. forati/asolati misti a materiale pieno).

Scopri di più

macchine per lavorazione lamiera

FLEX

Flex è l’innovativo dispositivo di controllo delle flessioni strutturali delle spalle che permette di mantiene la stessa profondità di piega indipendentemente dalla lunghezza del foglio di lamiera. Il CNC riceve i dati dai sensori di pressione dei cilindri, che vengono poi interpolati per stabilire la correzione da effettuare.

Nel caso in cui sia presente il LAC preposto per il controllo dell’angolo, i dati vengono rilevati dagli straingauge, montati nel punto di massima flessione della spalla, e comunicano le misurazioni da interpolare per le correzioni.

Richiedi informazioni

Crediamo nell'innovazione al servizio delle aziende.

La pressa piegatrice ibrida rappresenta l’ultima frontiera della pressopiegatura della lamiera.

Con la pressa piegatrice ibrida .SUPERIOR pieghi meglio, più velocemente e risparmi sui costi di produzione e di energia.

Approfondisci

EFFICIENZA ENERGETICA

La pressa piegatrice ibrida racchiude in sé il meglio della tecnologia idraulica unita a un sistema di gestione elettronico eccellente. Rispetto a una piegatrice idraulica convenzionale, la piegatrice ibrida .SUPERIOR garantisce un risparmio di energia elettrica nettamente superiore.

  • il sistema ibrido assorbe l'energia di cui ha bisogno solo quando l'operatore attiva la pressa piegatrice;
  • l'utilizzo di olio idraulico si riduce drasticamente;
  • con l’Hybrid System di serie il consumo di energia elettrica è ridotto del 55% rispetto alla piegatrice idraulica tradizionale;

Scopri di più

PRESTAZIONI ECCEZIONALI CON L'HYBRID SYSTEM PLUS

È una soluzione modulare che combina un’unità servomotore-pompa altamente integrata con un blocco di controllo del cilindro.

Vantaggi:

  • risparmio energetico fino all’78% ;
  • tempi di cicli ridotti;
  • significativa riduzione del rumore;
  • massiccia riduzione degli olii idraulici.

Richiedi informazioni

PERFORMANCE A CONFRONTO.

PIEGATRICE IBRIDA vs PIEGATRICE IDRAULICA

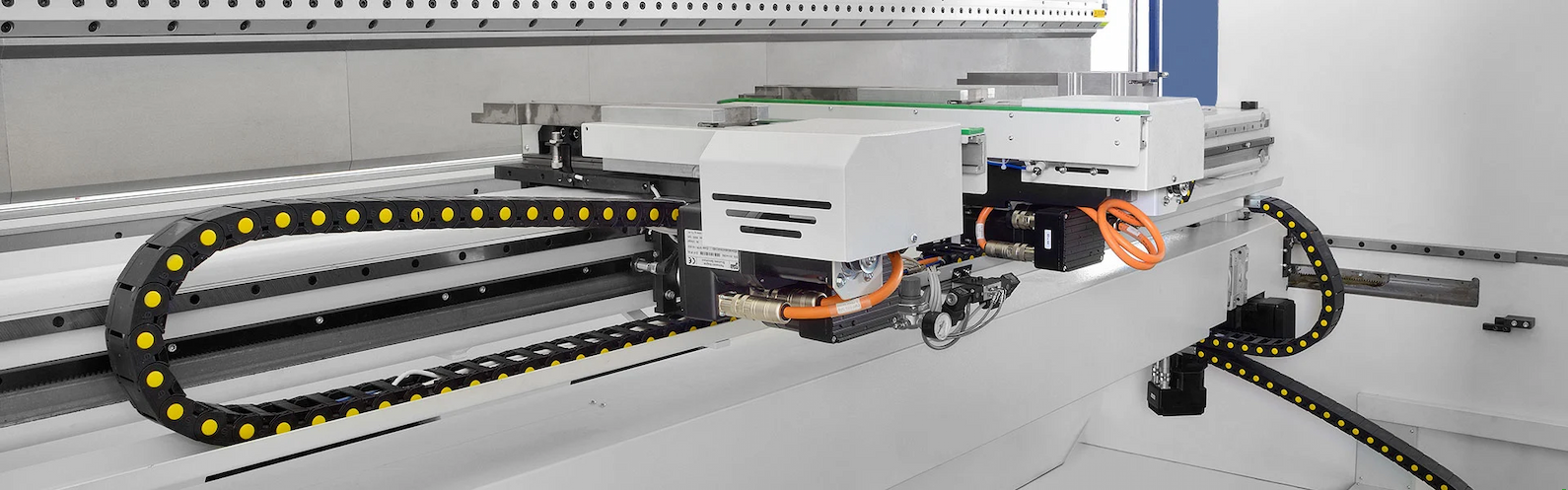

registro posteriore piegatrici vicla

PRECISA RIPETITIVITÀ

L’automazione dedicata ci permette di dotare la presa piegatrice con registri innovativi ed evoluti. Le macchine per lamiera così prodotte si presentano come pezzi unici in grado di soddisfare le esigenze più complesse (BACK 8).

CARATTERISTICHE DEI RIFERIMENTI POSTERIORI

1. Movimentazioni su guide a ricircolo di sfere per maggiore scorrevolezza e precisione;
2. meccanica montata direttamente sulle spalle con alloggiamento lavorato al centesimo di millimetro e motori brushless con elettronica integrata gestiti in can open per elevate performance;
3. trasmissioni su cremagliere rettificate che garantiscono velocità elevata degli assi (560 mm/s) e precisione di posizionamento di +/- 0,02 mm, ciò permette elevati cicli di produzione, alti standard qualitativi, alta precisione e silenziosità;
4. nuovo registro composto da una trave strutturale di spessore 10 mm con un sistema innovativo di registrazione del parallelismo per la massima flessibilità di composizioni e personalizzazioni ed estrema rigidità e robustezza;
5. torrette scorrevoli su 2 guide lineari contrapposte registrabili dal fronte macchina con sblocco pneumatico.

Richiedi informazioni

L'UOMO E LA MACCHINA

macchina piegatrice

TRANQUILLA OPERATIVITÀ

Le macchine VICLA rispondono alle più severe norme vigenti in materia di sicurezza. I dispositivi installati garantiscono un’ampia protezione dell’operatore senza limitarne la velocità di lavoro.

  • Applicazioni di sistemi laser avanzati
  • PLC di sicurezza per gestire le emergenze e monitorare le valvole
  • Doppio fascio laser visibile vincolato all’utensile superiore: l’interruzione del fascio blocca immediatamente il movimento di discesa
  • Facilità di regolazione mediante scala graduata
  • Monitoraggio continuo dei parametri relativi alla sicurezza

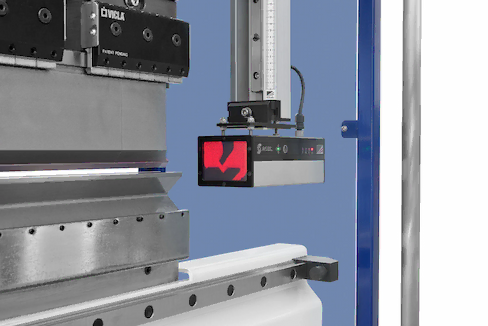

FOTOCELLULE DI SICUREZZA IRIS

L’avanguardia in fatto di sicurezza: i cicli di lavoro sono più rapidi grazie al cambio di velocità a zero millimetri dal contatto lamiera e la gestione della velocità avviene in relazione ai pezzi che vengono lavorati

Velocità e precisione: il cambio di velocità è eseguito a zero millimetri dal contatto lamiera garantisce risultati ottimali alla prima piegatura.

La motorizzazione delle fotocellule consente il posizionamento automatico all’altezza giusta ad ogni cambio utensile. Inoltre, la fotocellula Iris garantisce l’ottimizzazione della discesa veloce con un cambio velocità a 0 mm dal contatto lamiera.

ACCESSORI

BLOCCAGGIO UTENSILE DI TIPO PROMECAM

È una soluzione basica indicata per produzioni con pochi cambi di utensile. Prevede l'estrazione e l'inserimento laterale degli utensili; il bloccaggio avviene tramite una leva.



Si tratta di un bloccaggio manuale semi-automatico con sistema di aggancio-sgancio rapido frontale del punzone. Il tempo di attrezzaggio è dimezzato rispetto al bloccaggio manuale.



Consente di allineare, posizionare e fissare automaticamente gli utensili, riducendo notevolmente il tempo di attrezzaggio.



BLOCCAGGIO UTENSILE DI TIPO WILA

Sistema autoallineante che esercita un'elevata forza di bloccaggio e garantisce una maggior durata del sistema. Molto indicato su macchine di alto tonnellaggio.



Permette di allineare, posizionare e fissare automaticamente gli utensili, riducendo notevolmente il tempo di attrezzaggio.



CONTROLLO NUMERICO

Questa versione, completa di grafica a colori e funzione multilingua, permette il calcolo automatico del PMI in funzione del tipo di utensile e dell’angolo richiesto, e il calcolo automatico della forza di piega. Le opzioni di ottimizzazione includono sequenza di piega ottimale, e visualizzazioni delle eventuali collisioni nella sequenza proposta dall’operatore, effettuando inoltre verifiche di anti collisioni tra gli assi e la matrice in fase automatica.

È dotato di superschermo da 19” LCD HD Multitouch a colori e PC Windows integrato, che consente di aprire disegni in pdf o in altro formato direttamente a bordo macchina.
Inoltre, è dotato di RAM di 4 Gb, 4 porte USB 2.0, 2 porte Ethernet di serie.

È dotato di superschermo ultra-large 21” LCD HD Multitouch a colori e PC Windows integrato, che consente di aprire disegni in pdf o in altro formato direttamente a bordo macchina. Inoltre consente la gestione ottimale di tutti i Cad-Cam 3D. È dotato di RAM di 8 Gb, 4 porte USB 2.0 + 4 porte USB 3.0.



Controllo Numerico Touch Screen dall’uso semplice e intuitivo, con un elevato livello di funzionalità e un ambiente grafico user-friendly e moderno. È disponibile con schermi di diversa grandezza e con funzionalità personalizzate in base alle tue esigenze.

PERSONALIZZAZIONE DEL BANCO

Sono dotati di una guida lineare che si estende oltre la traversa inferiore; si possono regolare in altezza e inoltre consentono lo scorrimento laterale e la rotazione; infine, grazie a un sistema di aggancio-sgancio pratico, è molto facile montarli e smontarli velocemente.

Sono un'estensione delle guide lineari, le quali si estendono oltre il banco. Questa soluzione permette di parcheggiare i sostegni lamiera quando non devono essere utilizzati.

Sono in grado di sollevare pesi fino a 380kg. L'utilizzo dell'accompagnatore per lamiera offre un vantaggio importante per ridurre i rischi dell’operatore e per aumentare la qualità dei pezzi piegati: è stato progettato per evitare gli effetti della contro-piega e per ridurre la necessità di altri operatori. Può anche essere facilmente rimosso frontalmente ed inserito su un’altra piegatrice.

l banco inferiore è dotato di tavola piega schiaccia che consente di effettuare una piega ribattuta senza necessità di utilizzare una matrice dedicata. È la soluzione ideale per le aziende che effettuano molte pieghe ribattute grazie alla sua versatilità. L’optional è direttamente integrato al porta matrice e pertanto consente di utilizzare qualsiasi altra matrice con attacco standard senza dover smontare la tavola.

PEDALIERA

Questa pedaliera è alimentata con carica solare e permette di risparmiare il 20% sulla carica della batteria; non necessita di collegamento, né posa di cavi. I sensori ultrasonici sono posizionati ai lati del banco inferiore ricevono e trasmettono i dati in modalità wireless.

CONTATTACI.

Un nostro tecnico sarà a tua disposizione per fornirti tutte le informazioni sui nostri prodotti.
