Sforzi ridotti al minimo e vibrazioni assorbite

Grazie alle spalle parallele e alla meccanica montata direttamente sulle spalle.

controllo_angolo

Bombatura idraulica di serie per angoli a 90°

Tutti i modelli della piegatrice idraulica .SMART includono il sistema di bombatura idraulica.

interconnessione

Industria 4.0, software e connettività

Tutte le nostre piegatrici hanno i software 4.0 inclusi. Inoltre ci avvaliamo di un partner qualificato per la perizia 4.0.

personalizzazione

Soluzioni su misura

Personalizziamo la pressa piegatrice idraulica in base alle tue esigenze di produzione.
piegatrice smart senza scritta

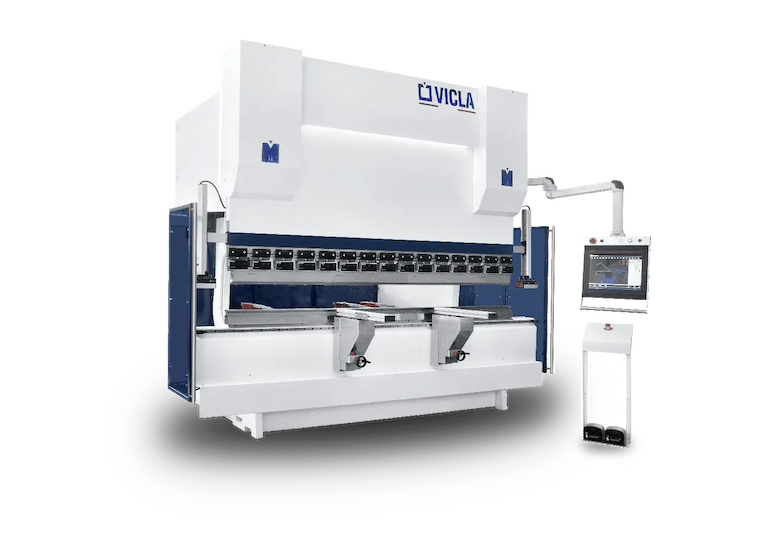

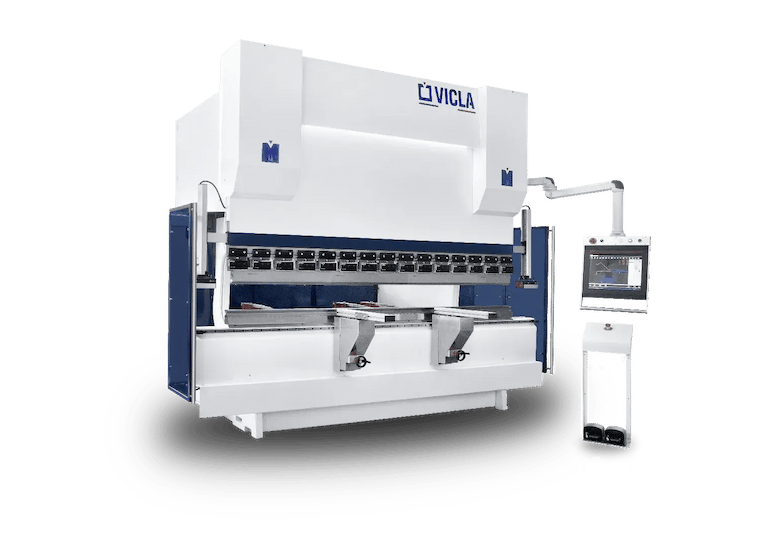

PIEGATRICE PER LAMIERA IDRAULICA .SMART

Dotazione standard

Controllo numerico Esa S 630 Videografico a colori
Kit utensili: matrice 4 vie (V=16-22-35-50), e punzone da 835mm e frazionato
Bombatura idraulica non attiva gestita da CNC
Fotocellule Lazer Safe a doppio raggio
Motore ad alta efficienza classe IE3
Certificazione “CE” (TÜV Rheinland)
Impianto idraulico Hoerbiger-HAWE
Righe ottiche GIVI
Pompa Voith
Manuale d’uso e manutenzione

Richiedi informazioni

STESSO DNA DELLA .SUPERIOR, STESSA QUALITÀ ED EFFICIENZA:



Ispirata all’efficienza e alla solidità dell’ammiraglia .SUPERIOR di casa VICLA, la pressa piegatrice .SMART è dotata di bombatura idraulica non attiva e di 4 assi (con possibilità di upgrade fino a 6) e corsa da 300 mm.

.Smart è una macchina tradizionale che monta la tecnologia di base della cugina .SUPERIOR, di cui invidia solo l’estrema completezza, ma con gli stessi contenuti di eccellente qualità e con comuni prerogative tecniche.

Richiedi un preventivo

QUALITÀ DEI MATERIALI

La struttura della pressa piegatrice idraulica è costruita in acciaio di alta qualità certificato S355JR e viene sottoposta ad accurate lavorazioni meccaniche:

  • saldatura elettrica ad alta precisione;
  • impiego di alesatrici a montante mobile di ultima generazione per rifiniture dalla precisione centesimale;
  • la solidità della struttura è realizzata seguendo esclusivamente il senso di laminazione. Questo accorgimento tecnico-strutturale conferisce una grande resistenza.

Richiedi informazioni

SMART. DI NOME E DI FATTO.


pressa piegatrice idraulica

ESTREMA PRECISIONE E SCORREVOLEZZA

L’estrema precisione e velocità del registro posteriore della .SMART sono favoriti dal parallelismo delle spalle con tolleranza centesimale. Si tratta di una peculiarità tecnico-strutturale che, insieme al montaggio delle guide sulle spalle, annulla sforzi e vibrazioni. Ne trae vantaggio il registro che può muoversi ad alta velocità e con posizionamento di precisione.

La pressa piegatrice idraulica SMART è anche dotata di un registro posteriore costruito in solida struttura per poter garantire ottima ripetitività nel tempo e alta precisione di posizionamento degli assi.

  • movimentazione assi su guide lineari direttamente fissato sulle spalle;
  • spostamento delle battute dal fronte macchina facile e veloce grazie allo scorrimento su due guide lineari;
  • diversi profili delle battute posteriori;
  • possibilità di scelta di diverse configurazioni del registro (X-RZ1-Z2-X2-X).

Richiedi informazioni

fotocellule per presse piegatrici idrauliche

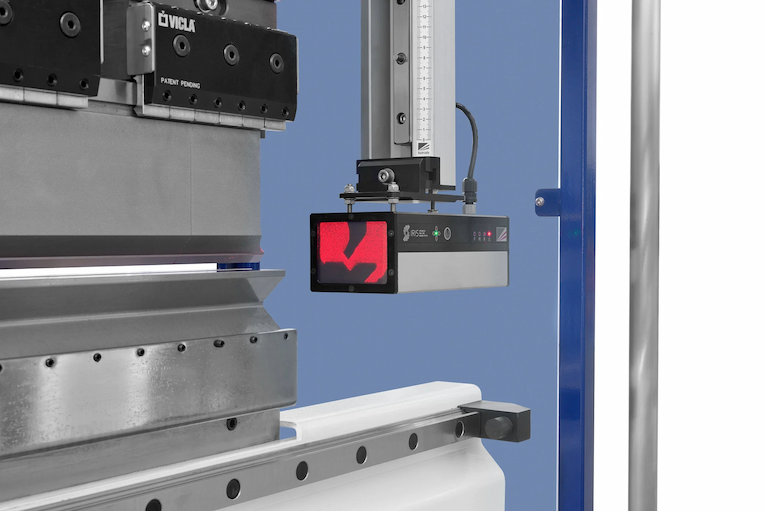

LA SICUREZZA PRIMA DI TUTTO

Le fotocellule di sicurezza a doppio raggio laser di Lazersafe emettono un fascio di laser continuo che protegge la zona direttamente sotto e intorno alla punta del punzone.  Questa protezione così ravvicinata all'area di lavoro permette all'operatore un accesso agevole al punto di operazione, senza compromettere la sua sicurezza. Infatti, non appena viene rilevata un'ostruzione, la macchina si arresta automaticamente.

I sistemi ottici Lazersafe IRIS e IRIS Plus incorporano un processore di immagini in tempo reale integrato all'interno dell'unità ricevente. I cicli di lavoro sono più rapidi grazie al cambio di velocità a zero millimetri dal contatto lamiera e la gestione della velocità avviene in relazione ai pezzi che vengono lavorati.

Richiedi informazioni

piegatrici_4.0

PIEGATRICE IDRAULICA 4.0

Una piegatrice 4.0 è una macchina in grado di immagazzinare e utilizzare enormi quantità di dati per migliorare costantemente la produzione. Il CNC è direttamente collegato alla rete aziendale e programmato dall’ufficio: il vantaggio della programmazione da remoto è che riduce notevolmente i fermi macchina e garantisce il pieno controllo delle collisioni di piega.

Vantaggi dei software 4.0:

  • creare le commesse da lavorare;
  • visualizzare l’elenco delle commesse da eseguire;
  • registrare un database di tutti gli eventi della macchina (allarmi, statistiche, liste di produzione);
  • vedere in modo ordinato i dati salvati nel database selezionando diversi grafici e intervalli di tempo.

Richiedi informazioni

supporti_vicla-presse-piegatrici

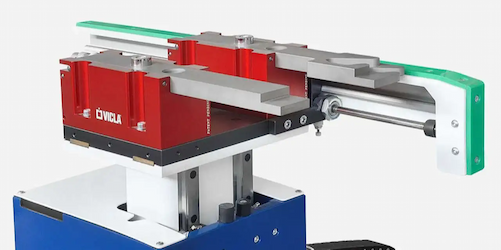

RIFERIMENTI POSTERIORI

La nuova gamma di riferimenti posteriori (BACK 3 - BACK 5) vanta alcune innovazioni tecnologiche che le portano al top del mercato.

Tra le peculiarità tecnico strutturali troviamo:

1. Movimentazioni su guide a ricircolo di sfere per maggiore scorrevolezza e precisione;
2. Meccanica montata direttamente sulle spalle con alloggiamento lavorato al centesimo di millimetro e motori brushless con elettronica integrata gestiti in can open per elevate performance;
3. Trasmissioni su cremagliere rettificate che garantiscono velocità elevata degli assi (560 mm/s) e precisione di posizionamento di +/- 0,02 mm, ciò permette elevati cicli di produzione, alti standard qualitativi, alta precisione e silenziosità;
4. Nuovo registro composto da una trave strutturale di spessore 10 mm con un sistema innovativo di registrazione del parallelismo per la massima flessibilità di composizioni e personalizzazioni ed estrema rigidità e robustezza;
5. Torrette scorrevoli su 2 guide lineari contrapposte registrabili dal fronte macchina con sblocco pneumatico. La Back di base è a 2 Assi (X, R). È possibile anche qui effettuare un ulteriore upgrade portandola fino a un massimo di 6 assi (X, R, Z1, Z2, X2, X3). Tutte le torrette sono dotate di riscontro visivo a LED. L’accensione del led garantisce il contatto della lamiera con il riferimento
Richiedi un preventivo

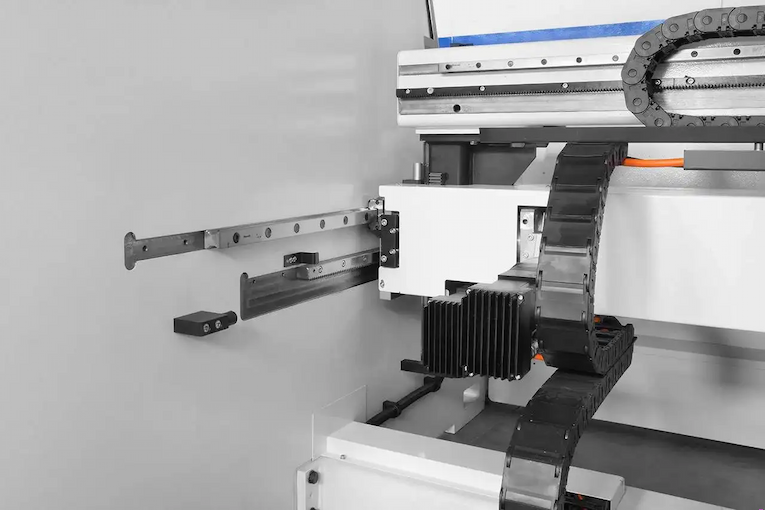

RETRATTILI

Se hai necessità di fare pieghe lontano dall'utensile, la piegatrice idraulica .SMART offre come optional la possibilità di installare i retrattili.

Si stratta di strumenti importantissimi e utili per sostenere lamiere sottili. Sono dotati di funzionamento pneumatico e di un rivestimento in teflon che evita il verificarsi di segnature sul materiale. Sono inoltre attivabili da controllo numerico.

Richiedi informazioni



assi presse piegatrici vicla

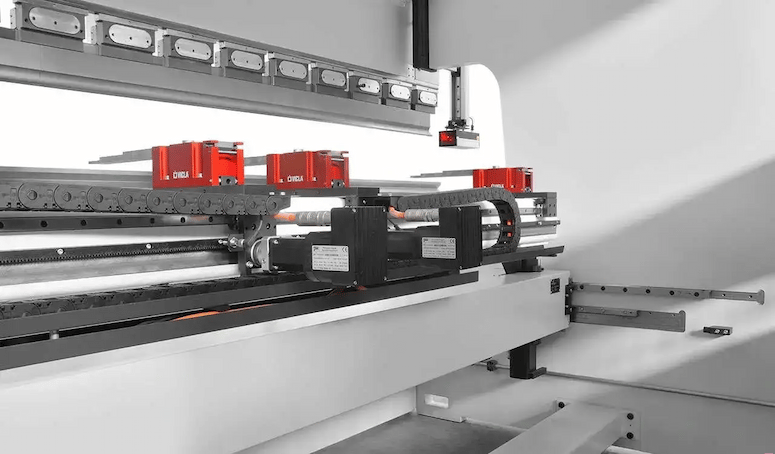

ACCESSORI

BLOCCAGGIO UTENSILE DI TIPO PROMECAM

È una soluzione basica indicata per produzioni con pochi cambi di utensile. Prevede l'estrazione e l'inserimento laterale degli utensili; il bloccaggio avviene tramite una leva.



Si tratta di un bloccaggio manuale semi-automatico con sistema di aggancio-sgancio rapido frontale del punzone. Il tempo di attrezzaggio è dimezzato rispetto al bloccaggio manuale.



Consente di allineare, posizionare e fissare automaticamente gli utensili, riducendo notevolmente il tempo di attrezzaggio.



BLOCCAGGIO UTENSILE DI TIPO WILA

Sistema autoallineante che esercita un'elevata forza di bloccaggio e garantisce una maggior durata del sistema. Molto indicato su macchine di alto tonnellaggio.



Permette di allineare, posizionare e fissare automaticamente gli utensili, riducendo notevolmente il tempo di attrezzaggio.



CONTROLLO NUMERICO

PERSONALIZZAZIONE DEL BANCO

Sono dotati di una guida lineare che si estende oltre la traversa inferiore; si possono regolare in altezza e inoltre consentono lo scorrimento laterale e la rotazione; infine, grazie a un sistema di aggancio-sgancio pratico, è molto facile montarli e smontarli velocemente.

Sono un'estensione delle guide lineari, le quali si estendono oltre il banco. Questa soluzione permette di parcheggiare i sostegni lamiera quando non devono essere utilizzati.

Sono in grado di sollevare pesi fino a 380kg. L'utilizzo dell'accompagnatore per lamiera offre un vantaggio importante per ridurre i rischi dell’operatore e per aumentare la qualità dei pezzi piegati: è stato progettato per evitare gli effetti della contro-piega e per ridurre la necessità di altri operatori. Può anche essere facilmente rimosso frontalmente ed inserito su un’altra piegatrice.

l banco inferiore è dotato di tavola piega schiaccia che consente di effettuare una piega ribattuta senza necessità di utilizzare una matrice dedicata. È la soluzione ideale per le aziende che effettuano molte pieghe ribattute grazie alla sua versatilità. L’optional è direttamente integrato al porta matrice e pertanto consente di utilizzare qualsiasi altra matrice con attacco standard senza dover smontare la tavola.

FOTOCELLULE DI SICUREZZA PER PIEGATRICI

Fotocellule a fasci laser, con la possibilità di escludere il sistema in modo parziale (anteriore e posteriore) o totale. Con l'esclusione totale la funzione è solo in modalità lenta.

La motorizzazione delle fotocellule consente il posizionamento automatico all’altezza giusta ad ogni cambio utensile. Inoltre, la fotocellula Iris garantisce l’ottimizzazione della discesa veloce con un cambio velocità a 0 mm dal contatto lamiera.

PEDALIERA

Questa pedaliera è alimentata con carica solare e permette di risparmiare il 20% sulla carica della batteria; non necessita di collegamento, né posa di cavi. I sensori ultrasonici sono posizionati ai lati del banco inferiore ricevono e trasmettono i dati in modalità wireless.
