HYBRYDOWE PRASY KRAWĘDZIOWE.

WIZYTÓWKA PRAS KRAWĘDZIOWYCH.

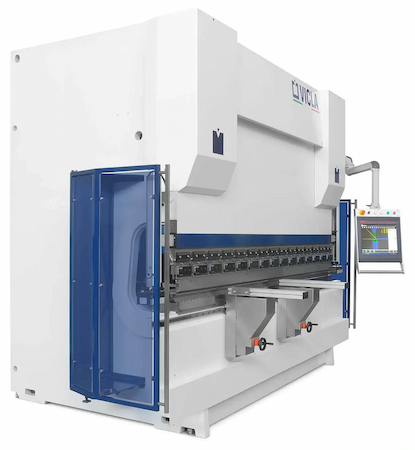

Zaprojektowana z niezwykłą dbałością o szczegóły hybrydowa prasa krawędziowa .SUPERIOR jest maszyną o wysokiej jakości.



  • Sterowanie numeryczne Esa S 650 kolorowy wyświetlacz
  • Matryca: 4 rowki Rolleri (V=16-22-35-50),
  • Stempel: Rolleri H=135 Kąt=85° R=0,8 835mm z czego jeden stempel sektorowy.
  • Kompensacja hydrauliczna sterowana przez CNC
  • Linie optyczne GIVI
  • Fotokomórki dwuwiązkowe Lazer Safe
  • Pompę Voith
  • Układ hydrauliczny: Hoerbiger
  • Wysoko wydajny silnik klasy IE3
  • Podwójna prowadnica stempla
  • Rozdzielnica elektryczna: Telemecanique-Schneider, ABB, Esautomotion
  • System Hybrydowy
Prasa krawędziowa

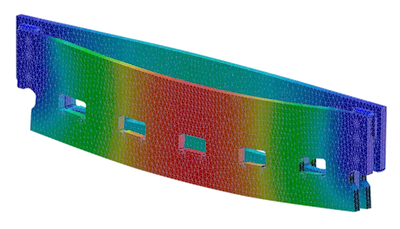

Badania przeprowadzone nad wygięciami konstrukcji pozwoliły nam zaprojektować produkt odporny na naprężenia mechaniczne, którym jest poddawany.

Zapewnia to większą stabilność konstrukcji i co się z tym wiąże, lepszą precyzyjność gięcia. Ta ostatnia została też ulepszona dzięki zastosowaniu systemu kompensacji hydraulicznej.Jedną z zalet maszyn .SUPERIOR jest możliwość późniejszego ulepszenia ich i dodania opcjonalnych rozwiązań.

Informacje zapytanie

W momencie kiedy klient wymaga zwiększenia ilości opcji maszyny .SUPERIOR z łatwością dostosowują się do szerokiej gamy możliwości do wyboru.

  • Clever Crowning
  • Flex
  • Back
  • Jednostki wysuwane
  • Dedykowane rozwiązania
  • System Hybrydowy Plus
  • Iris
  • Iris Plus
prasa do gięcia blach

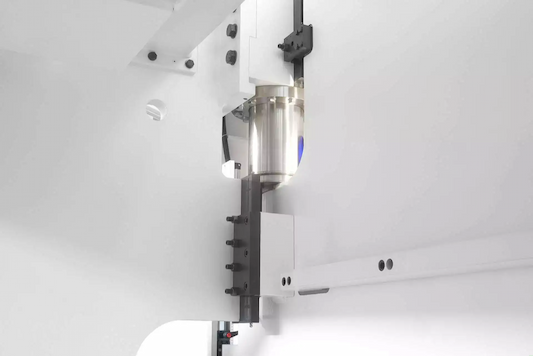

PODWÓJNA PROWADNICA
Podwójna prowadnica ma za zadanie utrzymać stabilność i prostopadłość górnej poprzeczki w stosunku do płaszczyzny pracy. Umożliwia to utrzymanie precyzji gięcia przy użyciu różnych narzędzi i podkładek, gwarantując w czasie utrzymanie centrowań wykonanych na etapie testu odbiorczego.

Informacje zapytanie

prasa krawędziowa cnc

RÓWNOLEGŁOŚĆ RAMION MASZYNY
Cechy techniczne i konstrukcyjne, które pozwalają nam zapewnić dokładność i prędkość tylnej jednostki regulacyjnej jest równoległość ramion z tolerancją do setnych części milimetra. Ta charakterystyka połączona z zamontowanymi prowadnicami na ramionach pozwala wyeliminować drgania i naprężenia, co pozwala aby rejestr poruszał się z dużą prędkością, nie zaniedbując przez to dokładności pozycjonowania.

Informacje zapytanie

System kompensacji prasa krawędziowa

CLEVER CROWNING
Jedną z głównych opcji, która ulepsza pracę w warsztacie jest Clever Crowning. System kompensacji nie jest już automatycznie zarządzany przez CN, lecz niezbędne korekty są obliczane w czasie rzeczywistym dla każdego wykonanego gięcia. Ten system zapewnia doskonałe rezultaty, nawet jeśli operator nie ma większego doświadczenia w obsłudze hybrydowej prasy krawędziowej. Z systemem Clever Crowning kontrola autonomicznie zarządza korektami kąta gięcia, bez potrzeby ingerencji operatora, zapewniając zawsze idealnie liniowe gięcie, nawet na niejednolitych materiałach (np. perforowanych / ze szczelinami, połączonych z materiałem litym).

Pobierz Katalog

krawędziarka do blachy

FLEX
Flex jest nowoczesnym urządzeniem kontrolującym wygięcia konstrukcji tylnej części maszyny, co pozwala uzyskać tę samą głębokość gięcia niezależnie od długości arkusza blachy. Kontrola CNC odbiera dane wysyłane z czujników siły nacisku cylindrów, które są następnie poddane interpolacji w celu ustalenia niezbędnych korekt do wykonania. Jeśli jest obecny OAC stosowany do kontroli kąta, dane są odczytywane przez tensometry zainstalowane w miejscu maksymalnego wygięcia tylnej części maszyny, które z kolei komunikują wykonane pomiary do interpolacji danych w celu obliczenia niezbędnych korekt.

Informacje zapytanie

SYSTEM HYBRYDOWY

 W maszynach VICLA oferujemy innowacyjny, posiadający wiele korzyści system hybrydowy, w tej samej cenie co standardowy. Jedną z najważniejszych cech jest oszczędność energii (55% w stosunku do standardowej maszyny) i znaczne zmniejszenie ilości olejów, również dzięki zastosowaniu podwójnego zbiornika.

Pobierz Katalog

SYSTEM HYBRYDOWY PLUS

System PLUS pozwala zaoszczędzić energię o 78% w porównaniu ze standardową maszyną i zmniejszyć znacznie zużycie olejów – jeszcze więcej niż dostarczany zazwyczaj Hybrid System.

krawędziarka do blachy
JEDNOSTKI WYSUWANE

Ta opcja służy do podtrzymywania cienkich blach, gdy gięcie jest wykonywane z dala od krawędzi.

Wysuwane jednostki mogą być uruchomione z kontroli numerycznej i są zasilane pneumatycznie. Specjalna powłoka teflonowa pozwala na nieoznaczanie formowanego materiału. Te opcję można zamontować na wszystkich modelach hybrydowych pras krawędziowych .SUPERIOR.

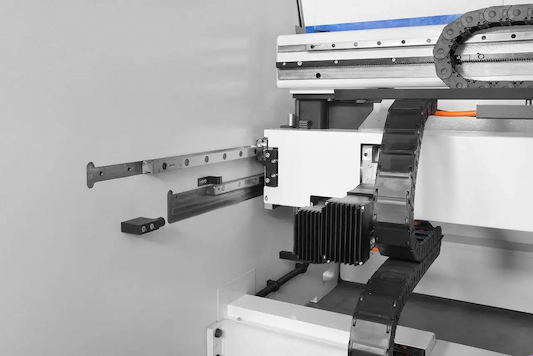

Nowa seria tylnych punktów odniesienia (BACK 3 – BACK 5) posiada kilka nowości technologicznych, które wyróżniają ją na rynku.

Główne cechy techniczno-konstrukcyjne to:
1. przemieszczanie na prowadnicach z śrubami kulowymi w celu zwiększenia płynności i precyzji ruchu;

2. mechanika zamontowana bezpośrednio na ramionach w obudowie opracowanej do setnych części milimetra i silniki bezszczotkowe ze zintegrowaną elektroniką, zarządzane z możliwością ingerencji w celu uzyskania wysokiej wydajności pracy;

3. napędy przenoszone przez oszlifowane zębatki, które zapewniają dużą prędkość osi (560 mm/s) i precyzję przy ich ustawianiu do +/- 0,02 mm, co umożliwia zwiększenie cykli produkcyjnych, uzyskanie wysokich standardów jakości, wysoką precyzję i cichą pracę;

4. nowa jednostka regulacyjna składająca się z poprzeczki o grubości 10 mm z nowoczesnym systemem regulacji równoległości w celu otrzymania maksymalnego zakresu kompozycji i możliwości dostosowania do indywidualnych potrzeb, zapewniając jednocześnie sztywność i solidność całej konstrukcji;

5. głowice rewolwerowe przesuwane na 2 prowadnicach liniowych, przeciwległych względem siebie i możliwe do wyregulowania z przodu maszyny z odblokowaniem pneumatycznym.

The basic BACK model is 2 axes (X,R), and can be upgraded up to 6 axes (X, R, Z1, Z2, X2, X3). All the fingers are equipped with a visual reference: the LED assures the operator the correct positioning of the metal sheet, and its contact with the finger.

Dedykowana automatyzacja umożliwia nam wyposażyć maszyny w nowoczesne i udoskonalone jednostki regulacyjne. Tak zrealizowane maszyny przedstawiają się jako jedyny element mogący zaspokoić najbardziej rygorystyczne wymagania. (BACK 8)

prasa krawędziowa
prasa krawędziowa cnc

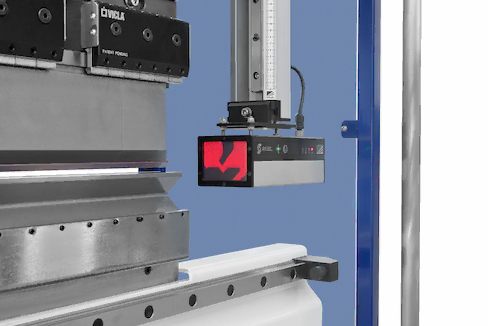

IRIS
Awangarda pod względem bezpieczeństwa: cykle pracy są krótsze dzięki możliwości zmiany prędkości przy odległości zero milimetrów w miejscu styku z blachą, a zarządzanie prędkością odbywa się w zależności od detali, które są formowane.

IRIS PLUS
Prędkość i precyzja: zmiana prędkości jest wykonywana przy odległości zero milimetrów w miejscu styku z blachą, a kontrola kąta gwarantuje optymalne rezultaty już przy pierwszym gięciu.

Pobierz Katalog
