ПЕРЕДОВЫЕ ТЕХНОЛОГИИ ВЫСОЧАЙШЕГО УРОВНЯ

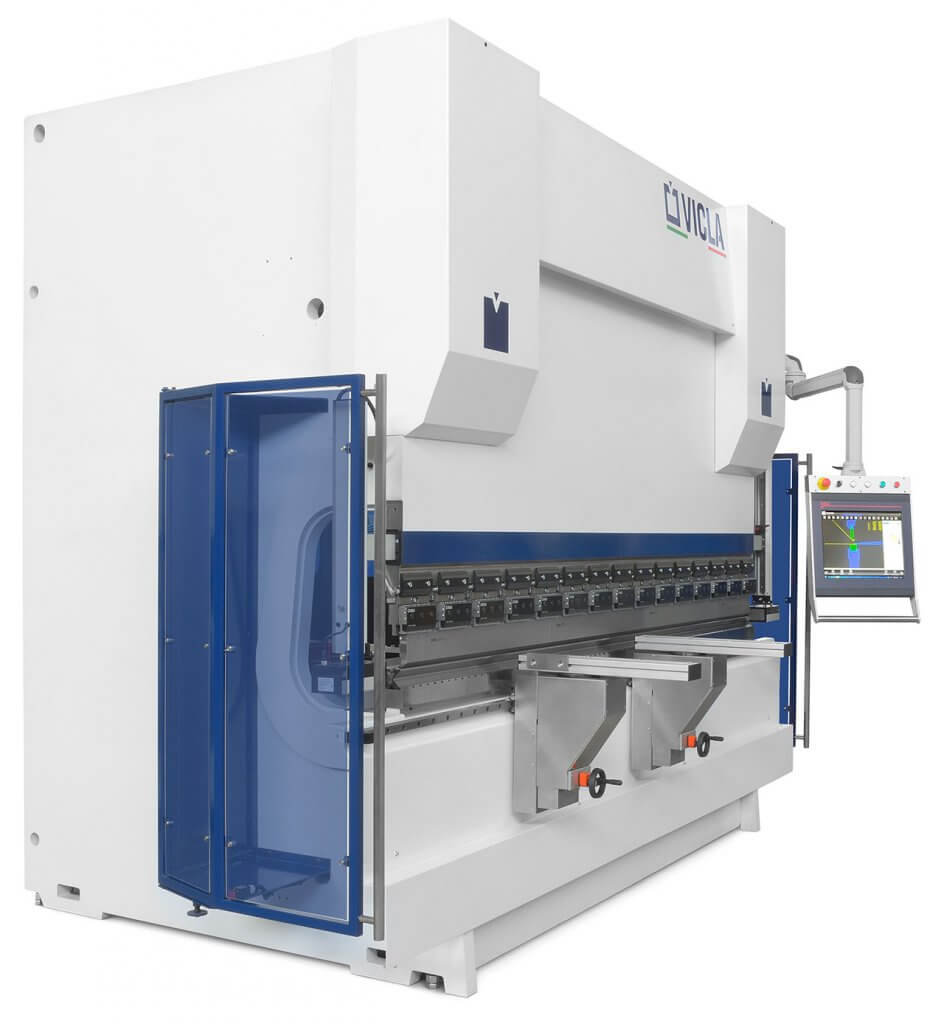

ФЛАГМАН ПРЕССОВ-ГИБОЧНЫХ МАШИН ПРОИЗВОДСТВА КОМПАНИИ VICLA

®.

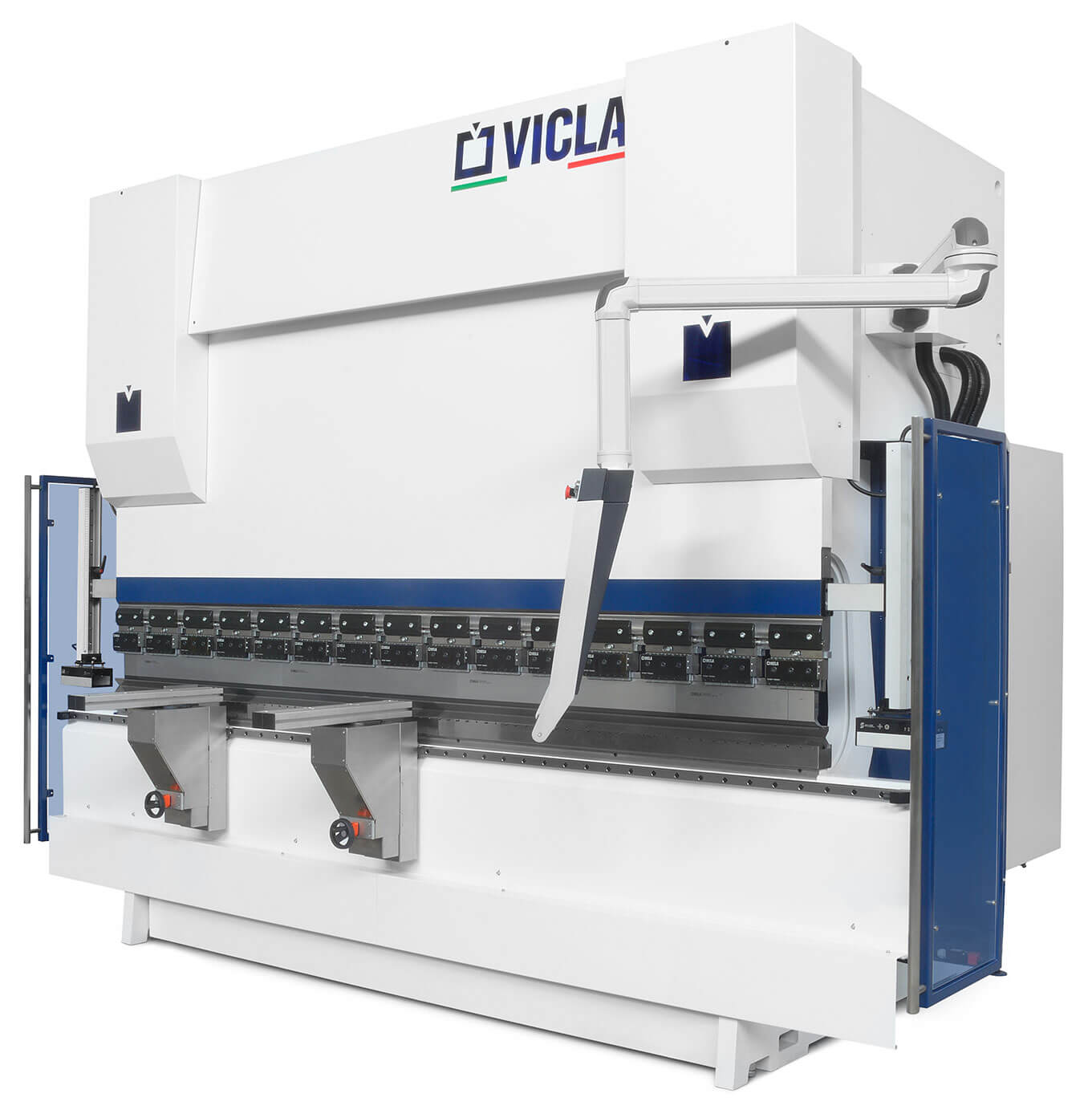

Разработанная с высочайшим вниманием к деталям, пресс-гибочная машина .SUPERIOR — это машина высочайшего качества. Исследования, проведенные в отношении сгиба структуры, позволили нам разработать изделие, соответствующее должным образом механическим колебаниям. Что гарантирует большую стабильность конструкции и, следовательно, большую точность изгиба. Последняя характеристика улучшается при добавлении системы гидравлической бомбировки. Одним из преимуществ модели .Superior является возможность выполнить обновление и добавить дополнительные опции при необходимости.

КОНТАКТЫ

superior_vicla-presse-piegatrici

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

КОНТАКТЫ

  • Цифровое управление Esa S630 цветная компьютерная графика
  • Комплект инструментов: 4-ходовая матрица (V=16-22-35-50), серия ножа на 835 мм, один из которых разделен.
  • Гидравлическая бомбировка под управлением CNC
  • Оптические строки GIVI
  • Фотоэлементы Lazer Safe с двойным лучом
  • Насос Voith
  • Гидравлическая система Hoerbiger
  • Высокопроизводительный двигатель класса IE3
  • Двойная направляющая верхней перекладины
  • Электрощит с компонентами Telemecanique-Schneider, ABB и Esautomotion
  • Руководство по эксплуатации и техобслуживанию
  • Сертификация “CE” (TÜV Rheinland)
  • Гибридная система

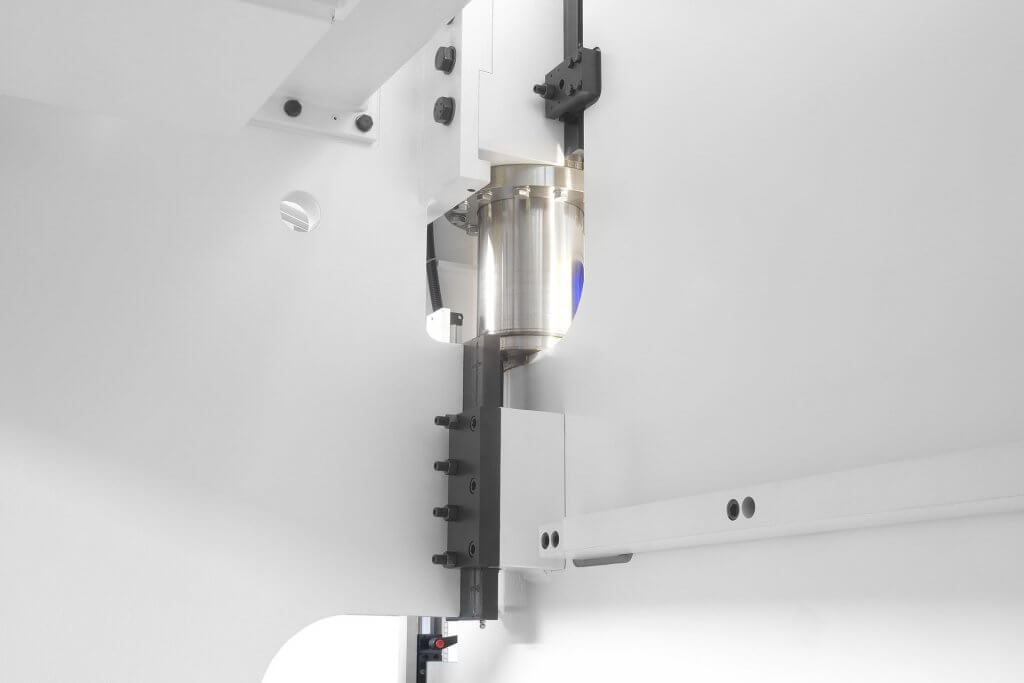

ДВОЙНАЯ НАПРАВЛЯЮЩАЯ

Функция двойной направляющей состоит в обеспечении стабильности и перпендикулярности верхней поперечины относительно рабочего уровня. Это позволяет обеспечить точность сгиба посредством различных инструментов и пр., обеспечивая с течением времени поддержку центрирования, выполненного при контрольных испытаниях.

КОНТАКТЫ

doppia_guida_superior_vicla-1024x683
spalle_superior_vicla-presse-piegatrici-1024x683

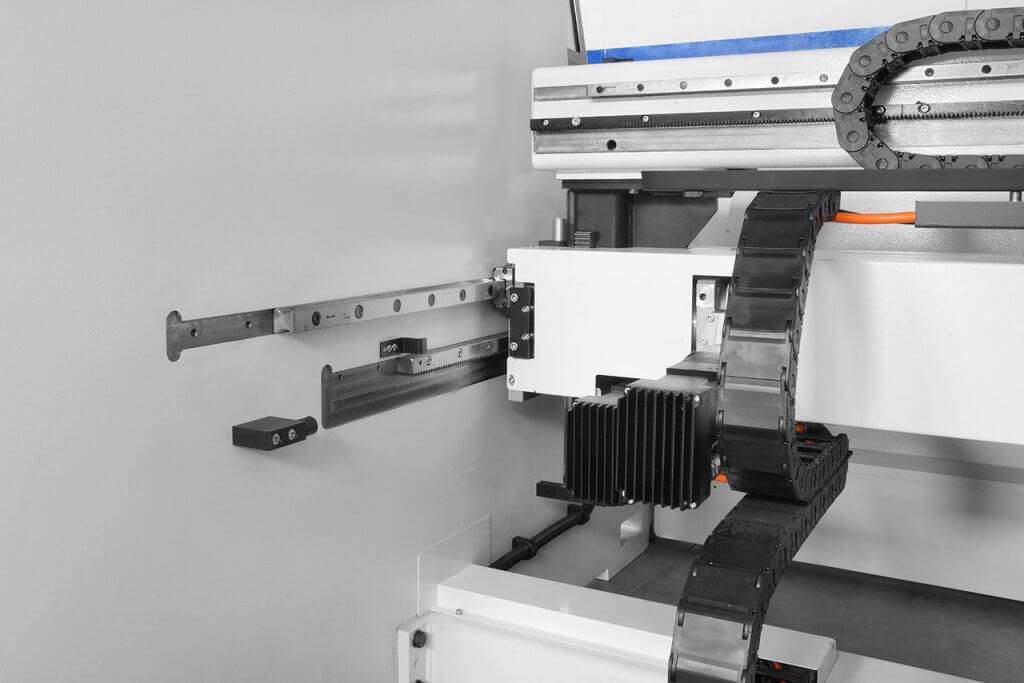

ПАРАЛЛЕЛЬНЫЕ БУРТИКИ

Технико-структурная перпендикулярность, позволяющая гарантировать точность и скорость заднего регулировочного устройства, — это параллельность буртиков с максимально допустимым отклонением в сотые доли. Эта характеристика, наряду с монтажом направляющих на буртики позволяет устранить вибрацию и напряжение, в результате чего, регулировочное устройство может двигаться на высокой скорости, не пренебрегая точностью размещения.

КОНТАКТЫ

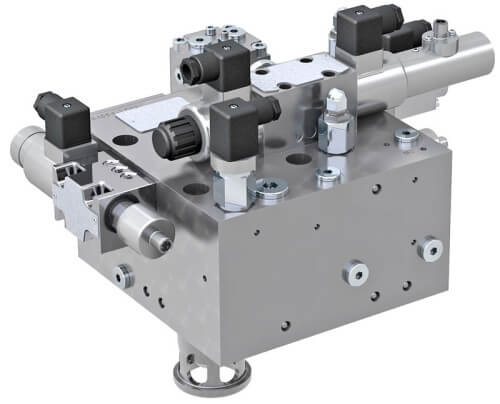

ГИБРИДНАЯ СИСТЕМА

Компания VICLA® предлагает инновационную гибридную систему, предоставляющую большие преимущества, по той же самой цене, что и традиционная система. Среди преимуществ в первую очередь необходимо назвать экономию электроэнергии (на 55% по сравнению с традиционной системой) и значительное сокращение использования масла благодаря двойной емкости.

КОНТАКТЫ

ibrido_superior-vicla-presse-piegatrici
ГРАФИК/ПРОИЗВОДИТЕЛЬНОСТЬ 20
ОГРАНИЧЕНИЯ ПРИ ПОДЪЕМЕ 20
СНИЖЕНИЕ ТЕМПЕРАТУРЫ МАСЛА 50
МИНИМАЛЬНЫЙ РИСК УТЕЧЕК 70
ПРОСТАЯ И БЫСТРАЯ УСТАНОВКА 50
ТРУБОПРОВОД 60
СОКРАЩЕНИЕ ОБЪЕМА ЕМКОСТИ 50

70%

2 x 40 litri (es. pressa 110 t)

КАЖОМУ СВОЕ ОБНОВЛЕНИЕ

КОНТАКТЫ

Если клиенту необходимо улучшение эксплуатационных характеристик, машины .SUPERIOR легко приспосабливаются к добавлению различных опций по выбору.

  • Clever Crowning
  • Flex
  • Back
  • Retrattili
  • Soluzioni Dedicate
  • Hybryd System Plus
  • Iris
  • Iris Plus
clever_crowning_superior_presse_vicla

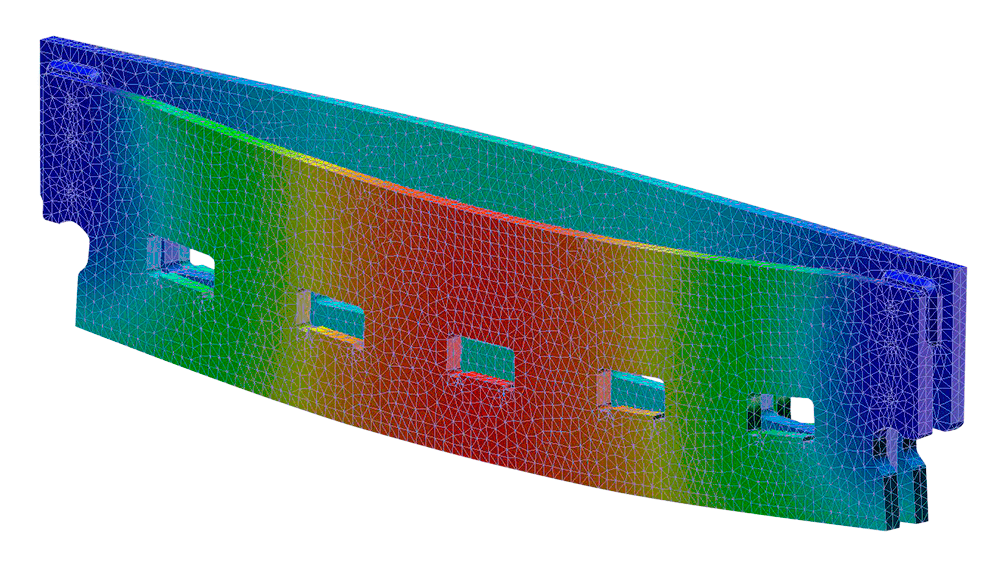

CLEVER CROWNING

Одной из главных опций, улучшающих работу в мастерской, является Clever Crowning. Это система бомбирования, которая больше не управляется автоматически со стороны CN, все необходимые корректировки рассчитываются в реальном времени для каждого выполняемого сгиба. Эта система обеспечивает лучшие результаты, даже в том случае, если оператор не является экспертом. При использовании опции Clever Crowning, система управления автоматически выполняет исправление угла сгиба, без необходимости вмешательства со стороны оператора, обеспечивая тем самым идеальную линейность сгиба даже на неоднородных материалах (например, перфорированных и пр. из цельного мастериала).

КОНТАКТЫ

FLEX

Flex — это инновационное устройство управления структурным сгибом буртиков, позволяющее обеспечивать такую же глубину сгиба, независимо от длины стального листа. CNC получает данные от датчиков давления цилиндров, которые затем интраполируются для определения исправлений, подлежащих выполнению. В случае, если установлено LAC, предназначенное для управления углом, данные выявляются посредством тензометров, установленных в точке максимального изгиба буртика, и передают измерения, подлежащие внедрению для последующего исправления.

КОНТАКТЫ

INSERIRE VIDEO



ВЫПУСКАЕМОЕ УСТРОЙСТВО

Эта опция служит для поддержания тонких стальных листов, когда изгиб выполняется далеко от бортика. Выпускаемое устройство активируется посредством цифрового управления и работает пневматически. Оно оснащено тефлоновой обшивкой, позволяющей не сигнализировать о самом материале. Устанавливается на все модели .SUPERIOR.

КОНТАКТЫ

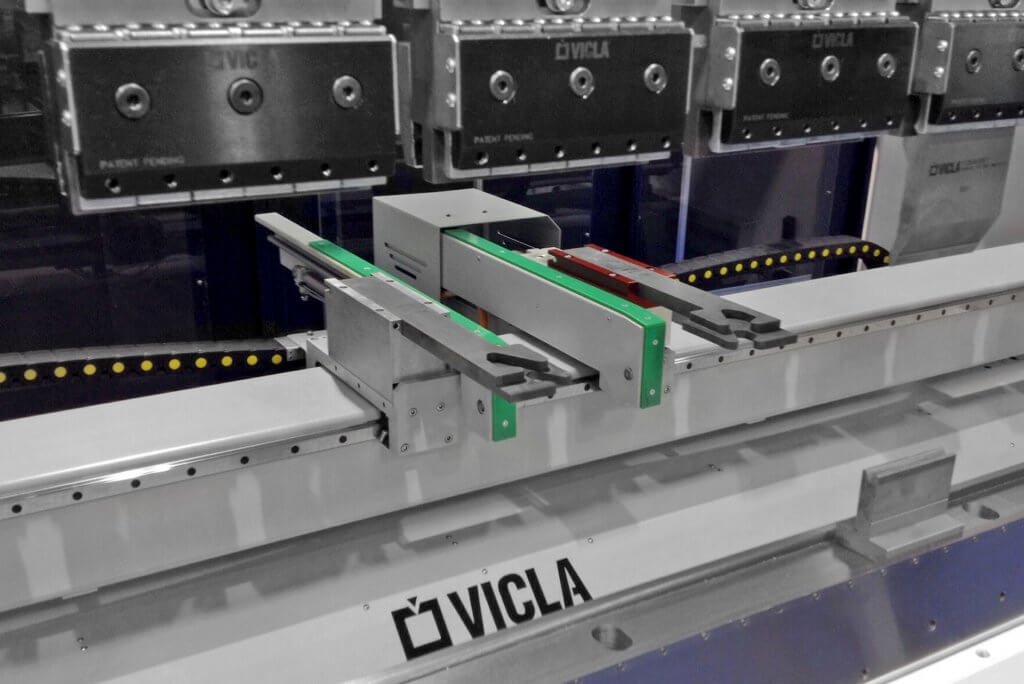

registro_posteriore-vicla-presse-piegatrici-1024x684
registro_posteriore_03_presse_vicla

которые позволяют ей занять лидирующее положение на рынке.

Среди технико-конструкторских особенностей, необходимо отметить следующие:

1. Движение по рециркулирующим шаровым направляющим для обеспечения большего скольжения и точности;

2. Механические устройства, установленные непосредственно на буртики с обработанной выемкой до сотых миллиметра и бесщеточные двигатели со встроенной электроникой, управляемые в шине шина CAN open для улучшенных характеристик производительности;

3. Трансмиссия на откорректированной зубчатой рейке, что гарантирует более высокую скорость осей (560 мм/с) и точность размещения +/- 0,02 мм, что обеспечивает повышенные производственные циклы, высокие стандарты качества, высокую точность и бесшумность;

4. Новое регулировочное устройство, состоящее из структурной балки толщиной 10 мм с инновационной системой регулировки параллелизм для максимальной гибкости составов и персонализации, а также чрезвычайной жесткости и стабильности;

5. Скользящая револьверная головка на 2 регулируемых линейных направляющих оппозитных друг другу спереди маши с пневматической разблокировкой.

Базовое устройство Back оснащено 2 осями (X, R). Также можно выполнить и последующее обновление, установив максимум 6 осей (X, R, Z1, Z2, X2, X3). Все револьверные головки оснащены визуальным сопоставлением со светодиодом. Включение светодиода гарантирует контакт листовой стали с эталонным устройством.

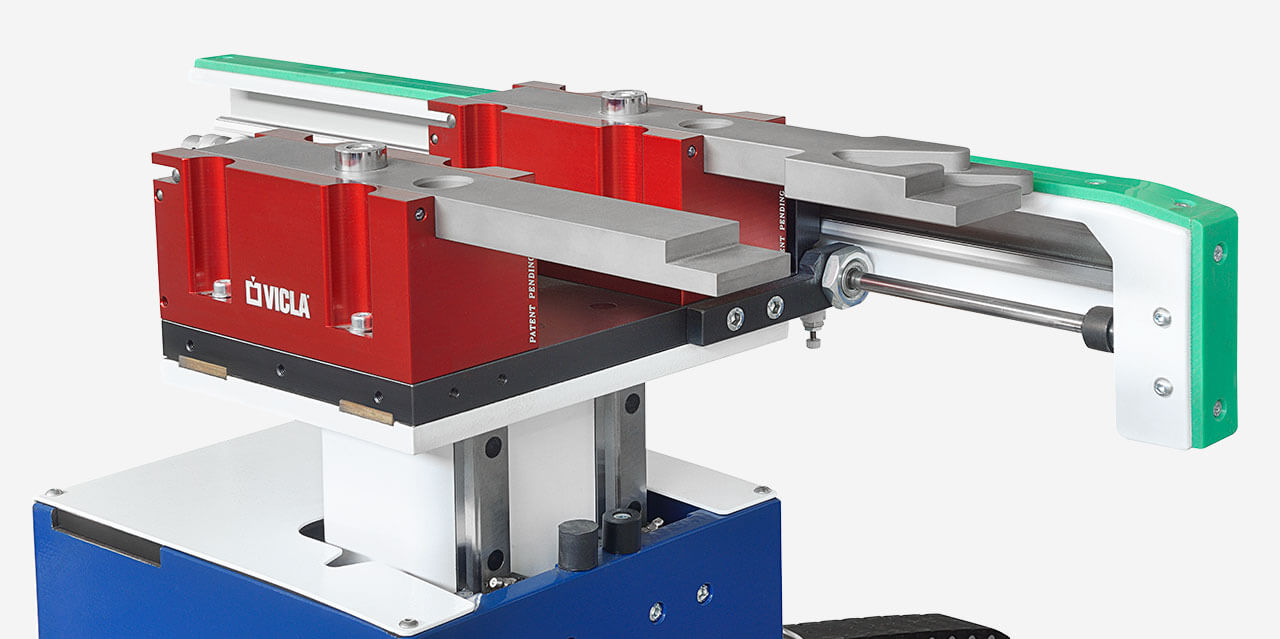

СПЕЦИАЛЬНЫЕ РЕШЕНИЯ

Специальная автоматизация позволяет нам оснастить машину инновационными и революционными регулировочными устройствами. Произведенные таким образом машины являются уникальными изделиями, способными удовлетворить даже самые взыскательные требования (BACK 8).

КОНТАКТЫ

supporti_vicla-presse-piegatrici

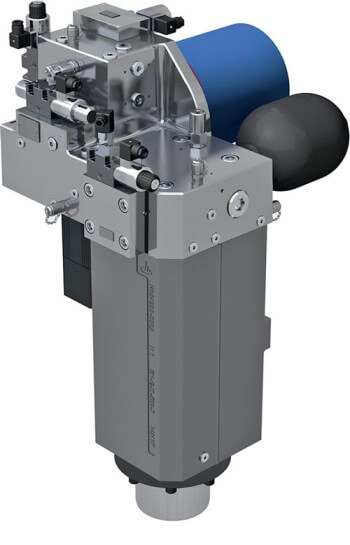

ГИБРИДНАЯ СИСТЕМА ПЛЮС

Система Плюс обеспечивает экономию электроэнергии на 78% по сравнению с традиционной машиной, а также значительное сокращение масла, намного лучше даже по сравнению с гибридной системой.

КОНТАКТЫ

hybrid_system_plus_vicla-presse-piegatrici
ГРАФИК/ПРОИЗВОДИТЕЛЬНОСТЬ 100
ОГРАНИЧЕНИЯ ПРИ ПОДЪЕМЕ 100
СНИЖЕНИЕ ТЕМПЕРАТУРЫ МАСЛА 100
МИНИМАЛЬНЫЙ РИСК УТЕЧЕК 100
ПРОСТАЯ И БЫСТРАЯ УСТАНОВКА 100
ТРУБОПРОВОД 100
СОКРАЩЕНИЕ ОБЪЕМА ЕМКОСТИ 100

70%

2 x 9 litri (es. pressa 110 t)

laser_iris_vicla-presse-piegatrici

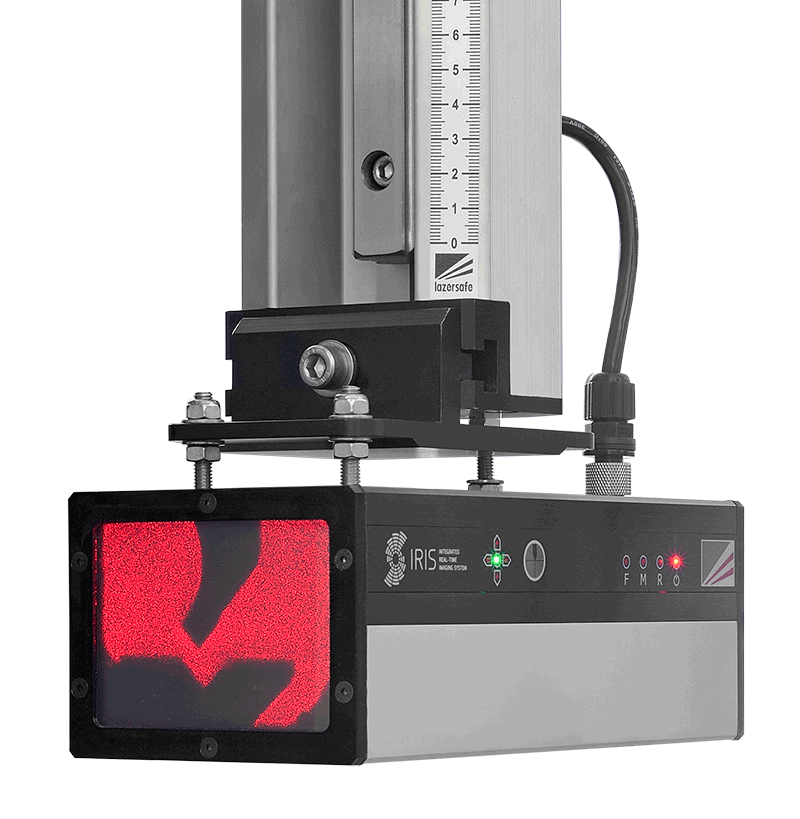

IRIS

Передовое решение на службе у безопасности: рабочие циклы являются более быстрыми благодаря обмену скоростью на нулевом миллиметре от контакта с листовой сталью и управление скорости осуществляется в отношении обрабатываемых изделий.

IRIS PLUS

Скорость и точность: изменение скорости выполняется в сотых нулевого миллиметра от контакта с листовой сталью и контроль угла гарантирует оптимальные результаты уже с первого изгиба.

КОНТАКТЫ

ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

sistema_automatico_wila-vicla-presse-piegatrici

АВТОМАТИЧЕСКАЯ СИСТЕМА WILA

Гидравлическая блокировка для кернера с крюком непосредственно на верхней балке.

sistema_automatico_promecam-vicla-presse-piegatrici

АВТОМАТИЧЕСКАЯ СИСТЕМА PROMECAM

Пневматическая блокировка для кренера с быстрым передним расцеплением.

sistema_semi-automatico_promecam-vicla-presse-piegatrici

ПОЛУАВТОМАТИЧЕСКАЯ СИСТЕМА PROMECAM

Ручная блокировка для кренера с быстрым передним расцеплением

supporti_frontali_vicla-presse-piegatrici

ПЕРЕДНИЕ ОПОРЫ

Передние, ориентируемы и регулируемые по высоте опоры

accompagnatori_lamiera_vicla

СОПРОВОЖДАЮЩИЕ ЛИСТОВОЙ СТАЛИ

Автоматические сопровождающие листовой стали, управляются CNC.



controllo_numerico_delem_vicla

ЦИФРОВОЕ УПРАВЛЕНИЕ DELEM

КОНТАКТЫ

Наш техник будет в вашем распоряжении, если вам потребуется дополнительная информация обо всех наших изделиях.
