Plieuse hybride 250 tonnes 5m équipée pour atelier

Cette presse plieuse pour tôle hybride est un vrai bijou pour ce qui est de la personnalisation.

Il s'agit d'une presse plieuse .SUPERIOR de 250 tonnes sur une longueur de pliage de 5 mètres, avec ouverture 700mm et course 400 mm.

Cette plieuse a été personnalisée pour répondre aux nécessités du client, une entreprise spécialisée dans l’usinage de tôles en aluminium, fer, acier inox.

La machine est dotée de:

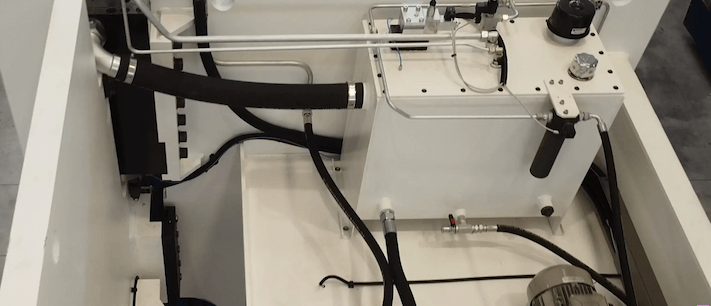

Réservoir simple pour chaque cylindreRéservoir simple pour chaque cylindre

Cette solution garantit le fait que chaque cylindre est piloté par le biais du couplage moteur-pompe et onduleur. L'avantage de ce système réside dans le fait que la température diminue, ainsi que l’emploi d’huile ; en effet, la machine est dotée de deux réservoirs de 70 l chacun.

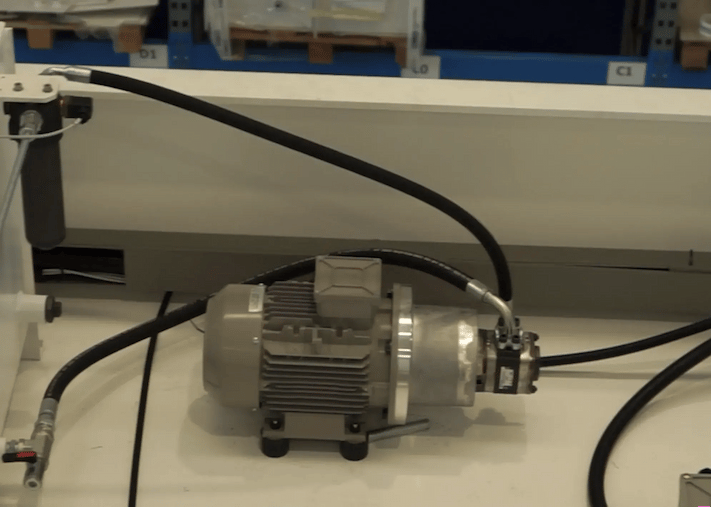

Couplage moteur-pompe dédié au système du bombage Couplage moteur-pompe dédié au système du bombage Il garantit l’efficacité dans la compensation du pliage.

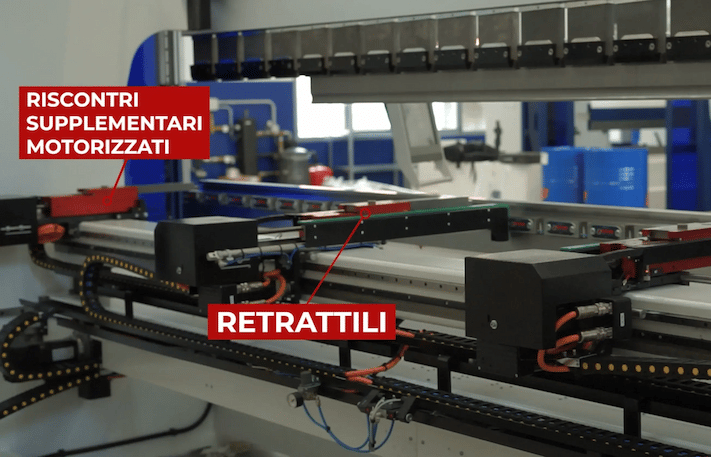

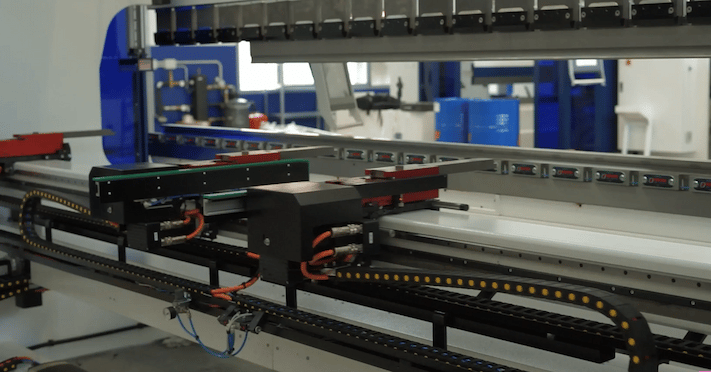

8 axes et axes motorisés Z1 et Z2Assi Z motorizzati

Le registre arrière a été équipée avec 2 butées motorisées supplémentaires gérées depuis cnc, pour un total de 8 axes.

4 rétractiles et 2 butées supplémentaires motoriséesRiscontri e retrattiliLes rétractiles sont très utiles pour soutenir des tôles fines lorsque le pliage est éloigné du bord. Ils sont gérés depuis CNC et ils fonctionnent par voie pneumatique ; par ailleurs, ils sont recouverts de téflon ce qui permet de ne pas marquer le matériau.

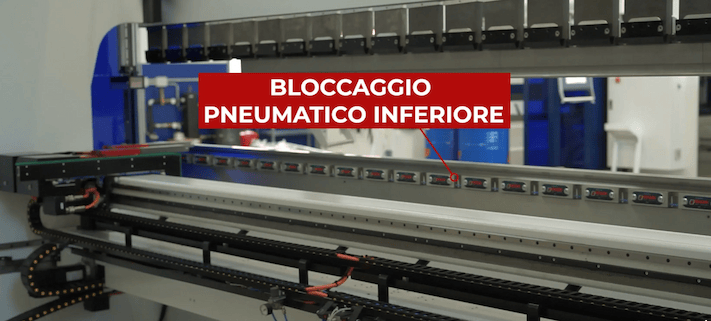

Blocage pneumatique supérieur et inférieur avec décrochage frontal rapide

Bloccaggio pneumatico inferioreLes outils sont positionnés et alignés automatiquement, ce qui permet de réduire le temps d’outillage. La fermeture pneumatique, à la différence de celle manuelle, est plus rapide, sûre, et elle permet un alignement parfait, pour éliminer la nécessité d'effectuer des pliages d’essai.

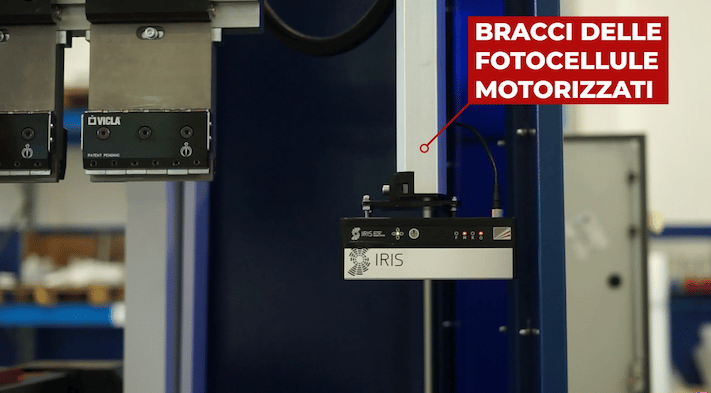

Bras motorisés des photocellulesBracci delle fotocellule motorizzatiLLa motorisation des photocellules permet le positionnement automatique à la hauteur correcte à chaque changement outil. Par ailleurs, la photocellule Iris garantit l’optimisation de la descente rapide avec un changement de vitesse à 0 mm du contact tôle.

Bombage actif

Il permet d’obtenir une compensation automatique du pliage pour maintenir la linéarité du pliage. Cela est possible grâce aux capteurs de déformation qui se situent sous le porte-matrice et sous le pilon.

Cette presse plieuse a aussi été également prévue avec l’ajout d’une commande à pédale sans fil, une table pliage écrasement et le contrôle numérique ESA.

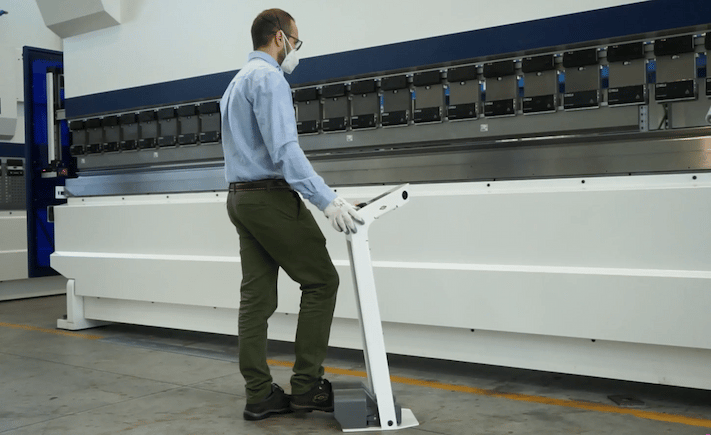

Commande à pédale sans fil

Cette commande à pédale est alimentée avec charge solaire et elle permet d’économiser 20% sur la charge de la batterie ; elle n’a pas besoin de branchement ni de pose de câbles.

Les capteurs se situent sur les côtés du banc inférieur, ils reçoivent et transmettent les données en mode sans fil.

Commande à pédale sans fil

Questa pedaliera è alimentata con carica solare e permette di risparmiare il 20% sulla carica della batteria; non necessita di collegamento, né posa di cavi. I sensori a ultrasuoni sono posizionati ai lati del banco inferiore ricevono e trasmettono i dati in modalità wireless.

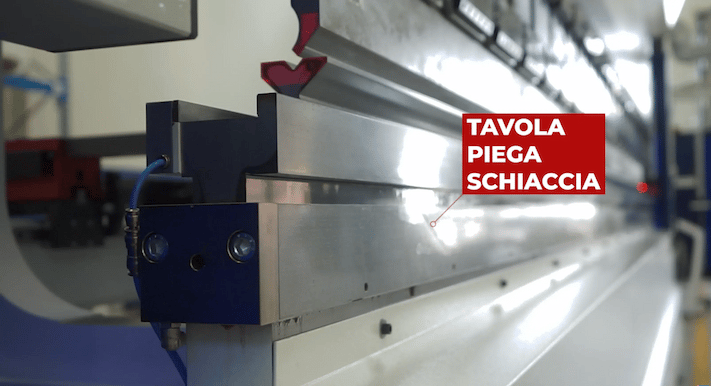

Table pliage écrasement

Tavola piega schiaccia

Le banc inférieur est doté d'une table pliage écrasement qui permet d'effectuer un pliage rabattu sans nécessité d’utiliser une matrice dédiée. C'est la solution parfaite pour les entreprises qui effectuent de nombreux pliages rabattus grâce à sa souplesse. L’option est directement intégrée sur le porte-matrice et elle permet donc d’utiliser n’importe quelle autre matrice avec raccord standard sans devoir démonter la table.

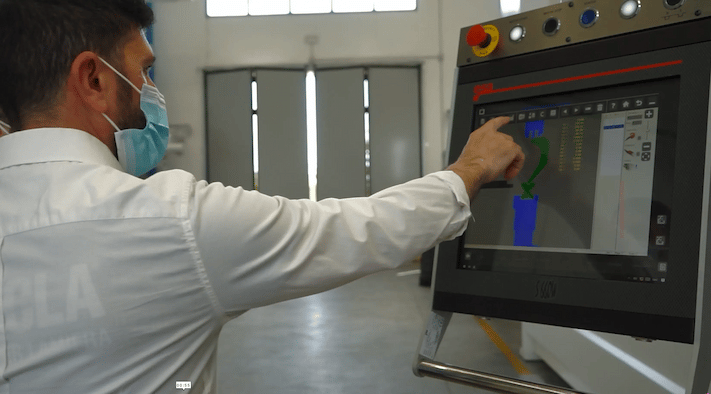

Contrôle numérique ESA S660 W

Controllo esa 660

Ce CNC est doté d’un écran de 19 pouces et du système Windows qui permet d’ouvrir des dessins en pdf ou dans d'autre format directement sur la machine.

Voir la vidéo

Pressa piegatrice 250 ton 5 metri ibrida con optional su misura | VICLA

Pressa piegatrice .SUPERIOR da 250 tonnellate su una lunghezza di piega di 5 metri, con apertura 700mm e corsa 400 mm
