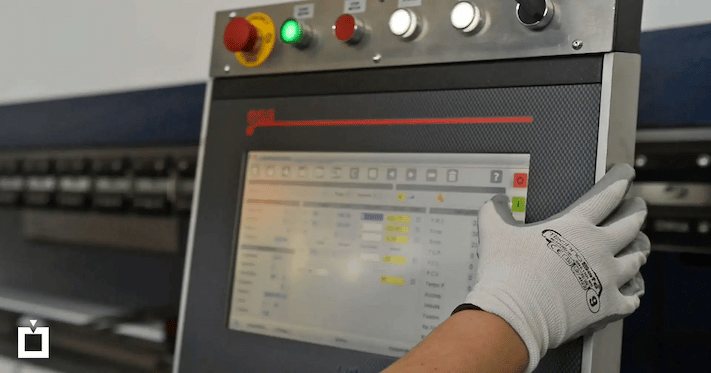

Comment une presse plieuse CNC fonctionne-t-elle?

Une presse plieuse CNC est une machine moderne pour la déformation de la tôle. Différents types sont disponibles dans le commerce: presses plieuse hydrauliques, presse plieuses hybrides et presses plieuses électriques.

Les presses plieuses modernes sont gérées et contrôlées par un ordinateur qui aide à configurer rapidement les spécifications d'un travail et à effectuer des cycles de production en fonction des différentes exigences, aussi bien à court qu’à long terme.

Qu’est-ce qu’une commande CNC?
vicla-presse-piegatrici-movimentazioni-riscontri-posteriori-anteprima

Tous les composants mécaniques de la plieuse sont intégrés avec le contrôle numérique, qui est responsable de la configuration des paramètres de pli. Les paramètres les plus importants durant le processus de pliage sont:

  1. épaisseur de la tôle;
  2. dimensions de la tôle;
  3. angle de pliage;

Un des nombreux avantages du contrôle numérique réside dans la possibilité d'effectuer des simulations de pli, durant lesquelles la machine vérifie s’il y a d’éventuelles collisions ou surcharges.

Quels sont les avantages de l’utilisation d’une prise plieuse avec contrôle numérique ?

Les avantages que vous tirez de la programmation avec le contrôle numérique sur les presses plieuses CNC sont nombreux:

  • Vitesse
  • Précision
  • Répétabilité
  • Adaptabilité
  • Flexibilité
  • Agilité

Les principaux types de contrôle numérique ESA

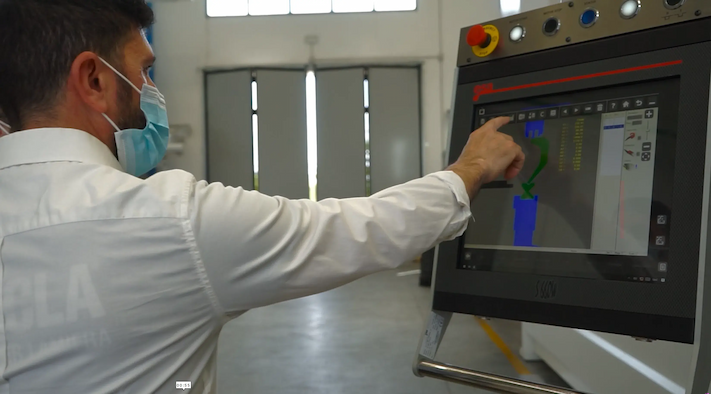

Contrôle numérique ESA 650 o ESA 660

Controllo esa 660 di Salvatore

Cette version, avec graphiques couleurs et fonction multilingue, permet de calculer automatiquement le PMI en fonction du type d’outil et de l’angle demandé, et le calcul automatique de la force de pli.

Les options d’optimisation comprennent la séquence de pli optimal et les affichages des éventuelles collisions dans la séquence proposée par l’opérateur, en effectuant par ailleurs des contrôles anticollision entre les axes et la matrice en phase automatique.

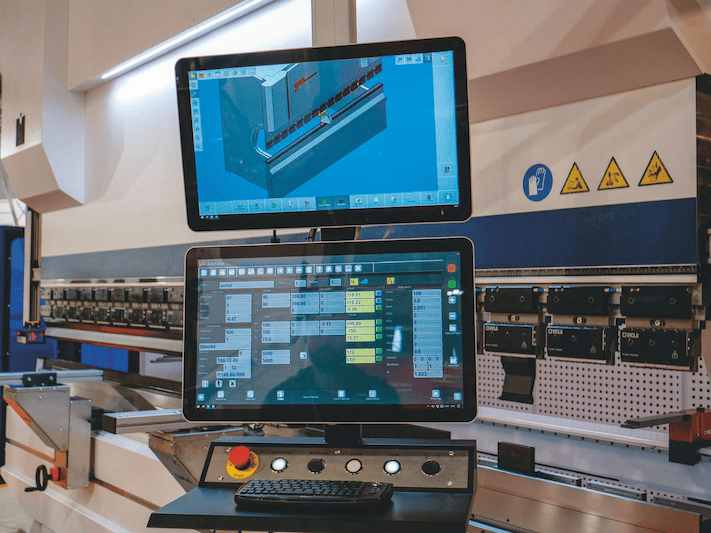

Contrôle numérique ESA 675

pressa piegatrice cnc

Il est doté d'un super-écran ultra large 21’’ LCD HD Multitouch couleur et PC Windows intégré, qui permet d’ouvrir des dessins en PDF ou dans d'autre format directement sur la machine. Par ailleurs, il permet la gestion optimale de tous les Cad-Cam 3D. Il est doté de RAM de 8 Gb, 4 ports USB 2.0 + 4 ports USB 3.0.

Contrôle numérique Delem

Il s'agit d’un contrôle numérique tactile simple et intuitif d’utilisation, avec un niveau élevé de capacité de fonctionnement et un cadre graphique facile à utiliser et moderne. Il est disponible avec des écrans de différente taille et avec des capacités de fonctionnement personnalisées suivant vos exigences.

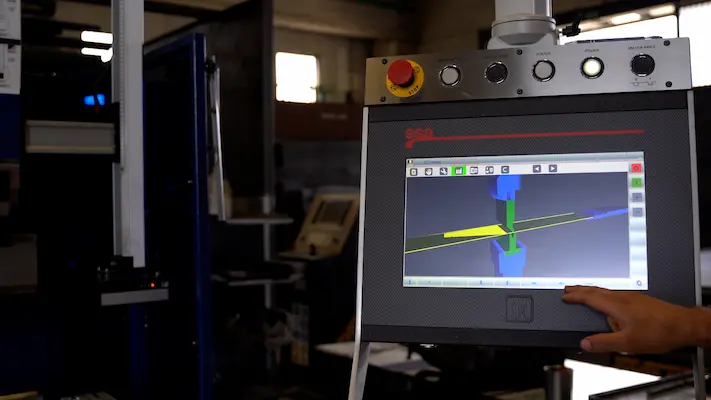

Programmation pour presses plieuses: la gestion des projets 3Dpressa piegatrice con controllo numerico esa

Les presses plieuses peuvent être dotées d’un logiciel de programmation pour la préparation et la fabrication de projets 3D qui présentes de nombreux avantages.

Le logiciel de programmation disponible sur les machines pour tôle VICLA, par exemple, garantit une efficacité optimale dans la sélection des outils basée sur le rayon de courbure, la force maximale de la presse à plier, le contrôle des collisions et la disponibilité de différents types d'outils et fractionnages.

Par ailleurs, il est en mesure de reconnaître et de gérer automatiquement le pli écrasé grâce à la définition des angles de pré-pliage et des contre-plis internes, en calculant la meilleure séquence de pli, afin d’éviter des collisions et en tenant compte de la disponibilité des fractionnages et des sabots.

Même si la gestion automatique trouve presque toujours une solution, l’opérateur a également la possibilité d’intervenir manuellement et de modifier les données configurées par le logiciel.

Pour le positionnement des butées, le logiciel disponible sur les presses plieuses VICLA fournit des options de contrôle automatique et manuel de la butée arrière, grâce à la simulation 3D qui permet d'afficher tous les éléments en mouvement, y compris les outils, la pièce à plier et la structure de la machine.

Le logiciel fournit enfin le rapport d'outillage complet, des séquences de pliage en 3D ainsi que des informations détaillées pliage après pliage. Le rapport peut être imprimé ou affiché directement sur le contrôle numérique.

Pour des informations sur l’achat d'une machine pour tôle VICLA, visitez vicla.eu ou bien appelez le numéro +39 031622065
